作者简介

任跃华, 携程机票前台软件工程师，从事机票android、react和react native技术栈相关研发工作。

前言

携程机票前台团队在使用 React Native 实现众多业务的过程中，经历了前期少量探索，中期大量应用，后期架构和性能优化的三个阶段。

在该技术栈积累了一定经验之后，结合不同业务的特点和复杂性，我们重新审视和思考一些前期实践项目的整体优化方向。在 App 国际机票查询列表页的相关业务模块，基于 Clean Architecture 整洁架构之道的思想，进行了一次技术大重构。

一、GUI 架构回顾

GUI 架构模式，一般分为两类：MV* 和 Unidirectional 。

最初的 MVC 将模块划分为展示界面的 View，数据模型 Model 和负责处理二者关系的 Controller 。从 MVC 到 MVP 的过程将 Model 和 View 完全隔离。随着 Databinding 技术的引入，MVP 进化到了 MVVM，使得 View 完全无状态化。

Unidirectional 系列相较于 MV*，则采用了消息队列式的数据流驱动的架构，其中具有代表性的 Redux 采用了统一的状态管理，带来了状态的有序性和可回溯性。

MV* 系列在 iOS、 Android 生态圈中已得到成熟广泛的应用，而在 React 技术栈的 Web 前端领域， Redux 是最主流的数据管理方案。

不同平台选择不同，这其中有框架 API 设计的原因，有编程语言的原因，以及面对的业务逻辑复杂度不同。React Native 是 React 和 Native 的混合体，原有的 Native 框架 API 被映射成 React Component 生命周期，编程语言也发生了变化，不变的是业务场景和逻辑复杂度。

Redux 曾是我们大型 RN 项目的标配，不过实践结果表明， Redux 的一些固有设计并不能很好的应对复杂的应用场景。因此，我们选择了相较于MV*系列，又对Presenter/Controller做了进一步拆分的Clean Architecture。

二、Clean Architecture

Clean Architecture (附录1)是 Uncle Bob 在2012年提出的用于构建可扩展、可测试软件系统的概要原则。这些架构产生的系统特点是：

• 框架无关性 – 框架只是一个工具，系统不与框架绑定
• 可被测试 – 业务逻辑与UI、数据库等隔离，方便单元测试
• UI 无关性 – 不需要修改系统的其它部分，就可以变更 UI，如将 React 替换为Vue
• 数据库无关性 – 业务逻辑与数据库之间需要进行解耦
• 外部机构（agency）无关性 – 系统的业务逻辑，不需要知道其它外部接口，诸如安全、调度、代理等

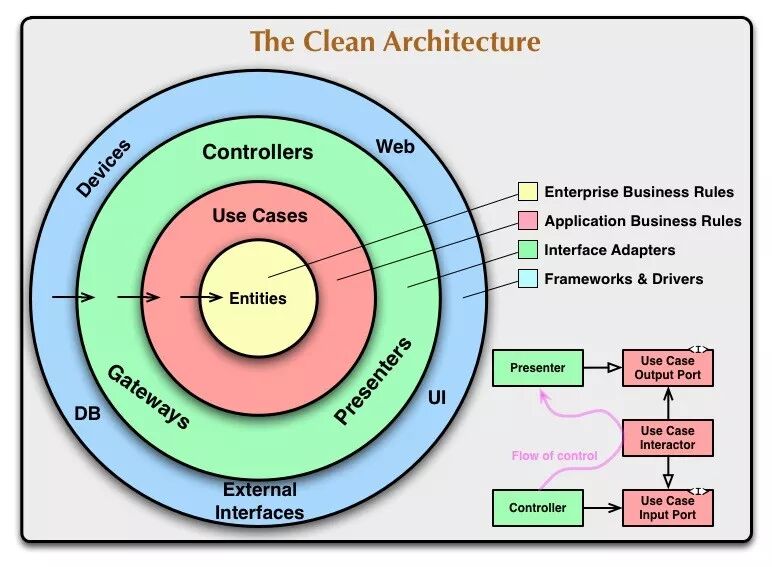

基于以上原则的系统架构如下图所示，又称洋葱图。

从外到内，分为四层：

• Frameworks & Drivers – 由框架和工具组成，比如各种前端框架，数据库访问工具等。
• Interface Adapters – 作用是转换数据，连接内层与外层
• Application Business Rules – 将多个业务实体封装为高级具体的业务用例
• Enterprise Business Rules – 单个业务实体，可以是具有方法的对象，也可以是一组数据结构和函数

不同层代表软件系统中不同领域，外层是机制(mechanisms)，内层是策略(policies)。

层与层之间遵循一个依赖关系原则：外层指向内层，机制指向策略。内层中的任何东西都不能知道外层中的某些东西。特别是外层中声明的内容的名称不得被内层中的代码提及，包括功能、类、变量或任何其他命名的软件实体。出于同样的原因，外层中使用的数据格式不应该被内层使用，特别是当这些格式是由外层中的框架生成时。外圈中的任何东西不应该影响内圈。

2.1 业务场景

App 国际机票查询预订流程中，列表页负责展示符合用户搜索条件的航班列表，并将用户带入中间页（舱位选择），其业务场景有以下特点：

• 代码量庞大 – 逻辑层70000行以上
• 依赖服务多 – 依赖11个服务
• 交互复杂 – 筛选、排序、切换日期、低价订阅和查看浮层等
• 展示信息多 – 航班信息、通知公告，推荐航班等
• 页面结构变化 – 单程、往返、多程页面结构不同；不同 ABTesting 页面结构不同

2.2 应用结构

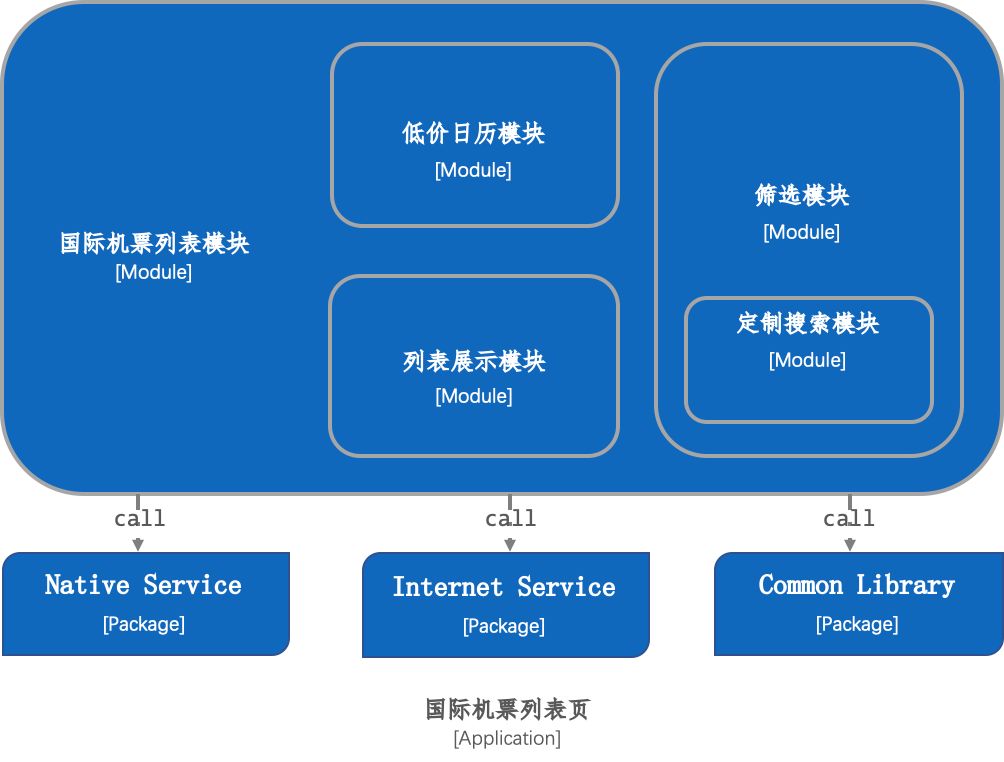

如下图，项目最外层分为公共库和业务两部分。

• 公共库 – 封装了全局可用的公共代码，如与 Native 通信，发起网络请求和其他通用工具类
• 业务部分 – 具体的业务逻辑，由多个同构的业务模块嵌套组合而成，分形结构

业务部分由多个Clean Architecture模块组成，最外层模块处理页面路由和页面初始化数据，低价日历、列表展示和筛选作为子模块嵌套其中。每个模块的内部结构相同，并且可以方便的成为另一个模块的子模块或父模块。

2.3 模块结构

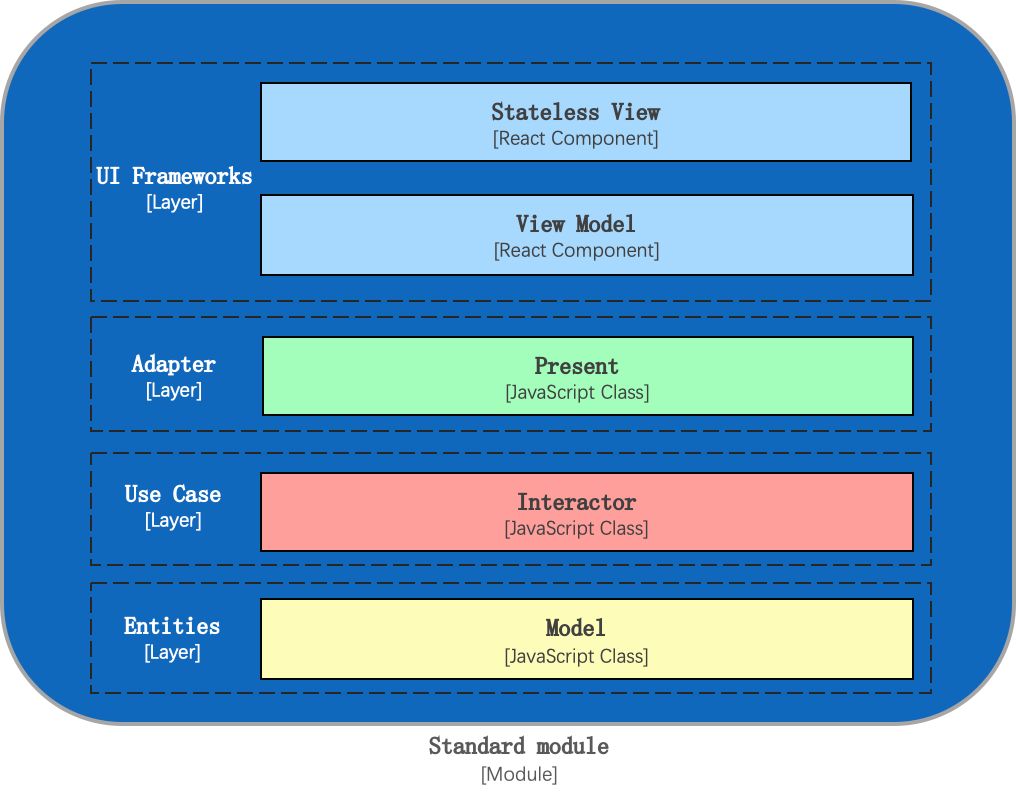

模块内部遵循Clean Architecture原则，分为四层：

• ViewModel & StatelessView – React框架相关代码，只负责界面展示，样式，动画和传递交互事件
• Presenter – 连接 ViewModel 和 Interactor，连接模块内部和外部，不存在业务逻辑
• Interactor – 持有多个Model，将它们封装成高级的业务逻辑，供 Presenter 调用
• Model – 独立的业务逻辑实体，提供方法给 Interactor 调用

2.4 代码实现

2017下半年，我们在 React Native 实践初期，就决定全面使用 TypeScript，因为我们期望该技术栈未来能够可靠地支撑大型复杂项目工程。实践证明，Typescript 不负众望，在2019年变成了前端技术栈必备技能。

Typescript 补齐了 JavaScript 在数据类型方面的短板，这对大型项目的持续维护和稳定交付非常重要。

TS类型系统描述了数据结构、function的入参和返回值的类型和 class 对外暴露的方法，面向接口编程变得可能，我们编码时不再通过阅读代码了解上下文，而是面向接口实现逻辑，消灭TS error就好。

TS对 OOP 友好，对于部分场景，继承和多态是最优解，比如多态的单程、往返、多程列表页。

同时，IDE的支持带来了方便的代码智能提示和跳转，提升了开发效率。

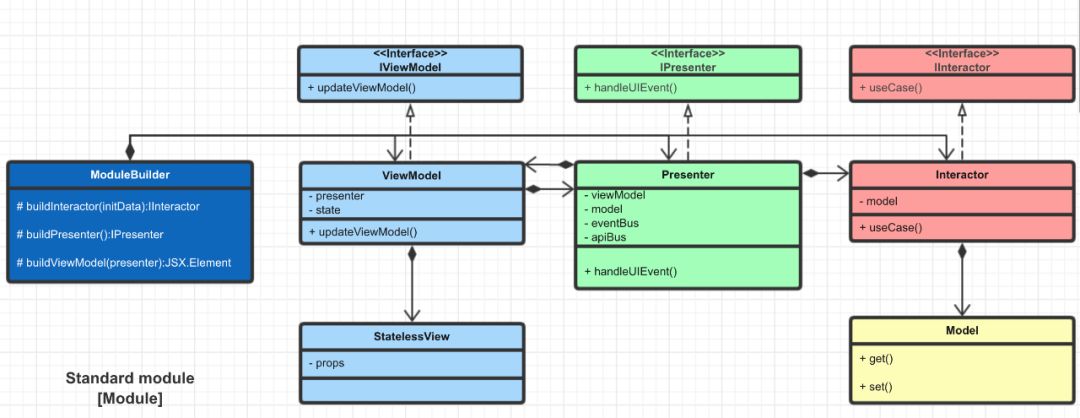

在 TS 加持下，一个标准的模块由以下类和接口组成：

• ModuleBuilder.tsx

  模块的入口，持有父模块传入的初始化参数，通过重写buildInteractor、buildPresenter、buildViewModel方法生成Interactor、presenter、viewModel实例。

• IViewModel.ts (Interface)

  viewModel层契约，以接口的形式描述 viewModel 层对 presenter 层暴露的方法，这些方法通常为更新某个state。

• ViewModel.tsx

  viewModel层具体实现, 持有类型为 IPresenter 的 presenter 实例和多个无状态子组件。UI交互的响应指向 presenter 暴露的方法，使用 state 持有界面数据，并以 props 的方式下发给无状态子组件。

• StatelessView.tsx

  没有业务逻辑，没有state，无脑展示 viewModel 下发的props。

• IPresenter.ts (Interface)

  presenter层契约，描述暴露给 viewModel 层的方法，通常为响应 UI 交互逻辑。

• Presenter

  presenter层具体实现，以接口的形式持有 viewModel 和 interactor 对象，关联业务逻辑和界面展示逻辑。持有 eventBus 和 apiBus 对象，用于模块间通信。拥有 onViewModelAttach 和 onViewModelDestroy 生命周期，对应 viewModel 的创建和销毁。

• IInteractor.ts (Interface)

  interactor层契约，描述暴露给 presenter 层的方法，这些方法表示具体的业务逻辑。

• Interactor.ts

  interactor层具体实现，持有多个 model 对象，将它们封装为高级的业务用例供 presenter 调用。当只有一个 model 时，interactor可以不存在，而用唯一的 model 替代。

• Model.ts

  相对独立、内聚的业务实体，暴露方法供 interactor 调用。

2.5 数据流

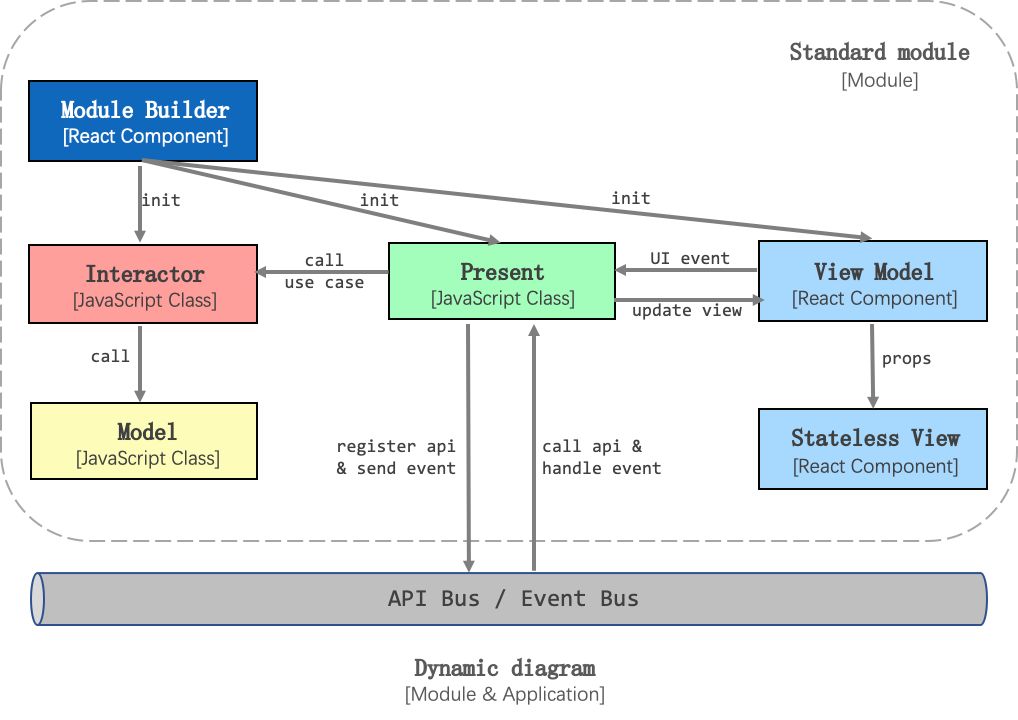

模块内部数据流、模块与外部通信关系如下：

• builder Init

  持有父组件通过 props 传入的模块初始化参数，在生成各层实例时传入对应的构造函数。

• viewModel -> statelessView

  当 viewModel 的state被更新时，新的数据通过 props 传递到子组件。

• viewModel -> presenter

  当 viewModel 层监听到交互时，调用 presenter 方法。

• presenter -> viewModel

  当界面需要刷新时，viewModel的方法被 presenter 调用。

• presenter -> interactor

  当触发某个业务场景时，interactor的方法被 presenter 调用。

• interactor -> model

  当 presenter 调用interactor时，model的方法被 interactor 调用。

• presenter <-> api bus、event bus

  当模块需要对外暴露 api 和发送事件时，api bus和event bus被 presenter 方法调用；当外界需要调用 api 和广播事件时，presenter的方法被调用。

2.6 具体案例

下面以筛选模块为案例，分析模块内部结构设计和数据流向。

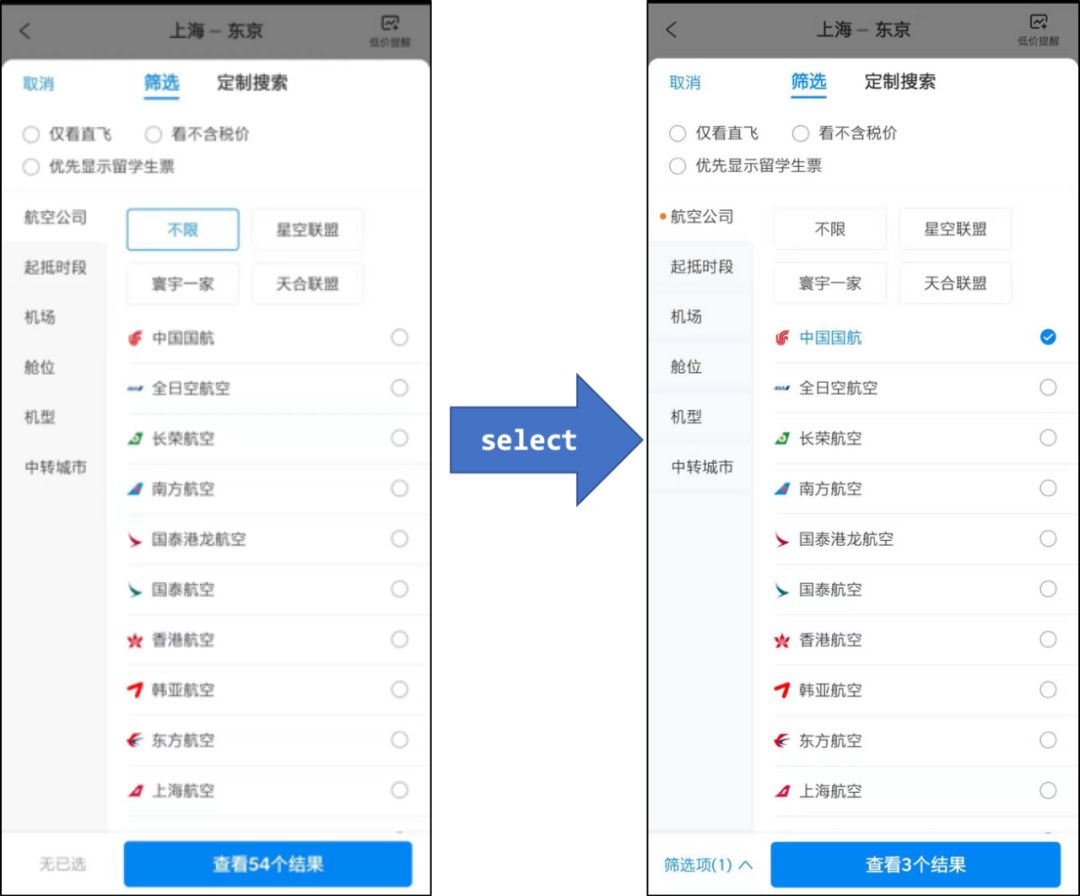

筛选模块顶部为三个独立的筛选项；中部左侧为筛选大类栏，中部右侧为已选中大类对应的筛选项列表；底部可展开查看已选筛选项，以及符合当前筛选条件的航班数。

当用户选择中筛选项，如图中选中“中国国航”，会产生四处界面的改变：

• 筛选大类“航空公司” 左侧出现小红点;
• 筛选项“中国国航”被选中;
• 底部查看已选按钮从“无已选”变为“筛选项(1)”
• 底部发起筛选按钮文案从“查看54个结果”变为“查看3个结果”

这个案例很好地证明了：界面元素在布局关系上的亲密度，与界面状态逻辑的关联性并不成正比。

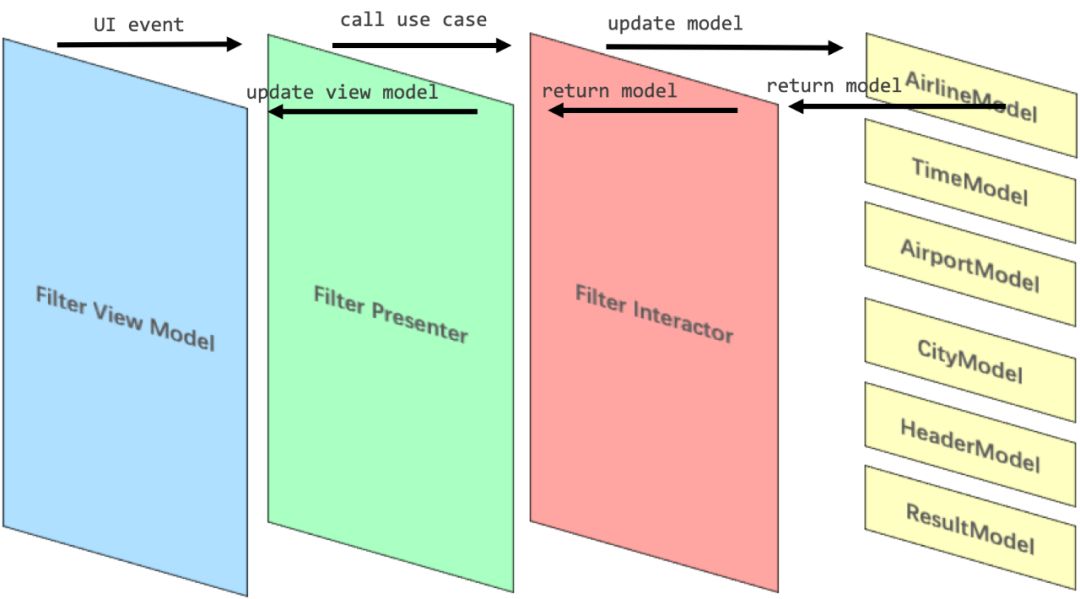

为了让界面逻辑和业务逻辑都能得到合理的表达，参照Clean Architecture 原则，模块内部划分为四层。

ViewModel层由多个React Component组合嵌套而成，这些勾选框，侧边栏，筛选项列表,按钮等界面元素按照如你所见的布局关系被 JSX 声明式表达为一棵组件树，所见即所得。

Model层则按照业务逻辑相关性拆分封装为多个业务逻辑高内聚的类：AirlineModel负责航司筛选逻辑，TimeModel负责时间筛选逻辑…

Interactor层是对 Model 层的高级封装，多个 Model 之间存在关联性逻辑包含在这层，例如“中转城市”与“仅看直飞”选项的互斥关系。

Presenter层将界面层和逻辑层联系起来，同时也负责筛选模块内部与外界的交流，例如点击“查看 XX 个结果”按钮，就是在 P 层发出Event，使得监听该事件的模块做出相应。

2.7 易用性

严格分层带来的副作用是要写不少模板代码。为了减少重复模板代码的编写和统一模块结构，我们提供了标准的模板代码。在开发过程中，只需要在模板代码基础上添加业务代码即可，无额外工作量。模板代码目录如下。

|____Builder
| |____Builder.tsx
| |____Page.tsx
|____BusStation
| |____OneSimpleEventDescription.ts
| |____OneSimpleApiDescription.ts
|____Contract
| |____IViewModel.ts
| |____IPresenter.ts
| |____IModel.ts
|____Model
| |____ModelOne.ts
| |____ModelTwo.ts
|____Interactor
| |____Interactor.ts
|____Presenter
| |____Presenter.ts
|____ViewModel
| |____ViewModel.tsx
|____View
| |____StatelessView.tsx
|____Log
| |____LogInfo.ts

为了提高模块编码的易用性，我们提供了各层的基类实现。各层派生于以下基类：

• JetModuleBuilder.tsx
• JetViewModel.tsx
• JetPresenter.ts
• JetInteractor.ts

三、Why not use React Component

为什么不采用 React 的组件化设计，将状态逻辑放到 Component 内部？

回顾Thinking in react (附录2): 模块由多个 Component 组成，state放置在负责展示他们的 Component 中。当业务场景变得复杂后，会出现这些问题：

• 在组件之间复用状态逻辑变得困难 – Component的层次结构，对布局和界面展示友好，对业务逻辑不友好。业务上不相关的 state 组合在一个Component中，破坏业务逻辑的内聚，导致业务代码难以测试、复用和维护。
• 混乱的componentWillReceiveProps – React的数据流自上而下，当业务逻辑同时依赖 props 和state时，必须在 componentWillReceiveProps 中判断是否对应的props被改变。

// 混乱的componentWillReceiveProps
public componentWillReceiveProps(nextProps) {
  if (
    nextProps.Filter_Model.changedTopFilter &&
    this.props.Filter_Model.changedTopFilter !== nextProps.Filter_Model.changedTopFilter &&
    nextProps.Filter_Model.changedTopFilter.length > 0
  ) {
    const directFlightOnly = this.props.Filter_Model.isDirectFlight;
    const changedList = new CompareLists().findDifferentItemNumber(
      this.flightListFilterObj.getOriginalTab(),
      nextProps.Filter_Model.changedTopFilter
    );
    this.hasFilterChanged = changedList.length > 0 || directFlightOnly;
  }
  if (nextProps.Filter_Model.selectedFilterCount !== this.props.Filter_Model.selectedFilterCount) {
    this.updateSelectedFilterCount(nextProps.Filter_Model.selectedFilterCount);
  }
  if (nextProps.Filter_Model.AirportList && !this.props.Filter_Model.AirportList) {
    this.setState({
      selectedFilterCount: this.getSelectedFilterCount(nextProps)
    });
  }
}

针对以上问题，React提供了解决方案：状态提升、高阶组件和Render Props。

参照此思路，多个逻辑关联强的 Component 的 state，被提升到一个 Container 中统一管理，其余 Component 变成了 Stateless Component ，只负责界面展示。但是实践中遇到新问题：

• 复杂组件变得难以理解。随着组件复杂度提高，生命周期中被逻辑不相关的副作用充斥，这很容易产生缺陷。

四、Why not use React Hook

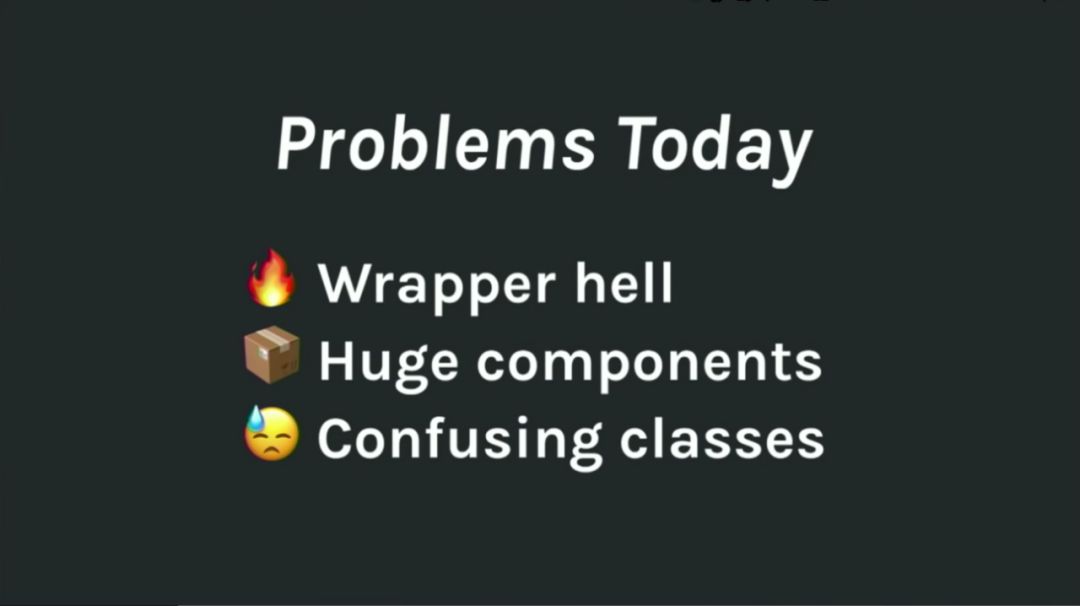

React Conf 2018会议上，React 的开发者指出 Class Component 存在的3个问题：

• Wrapper hell – 现有解决组件间状态逻辑复用的方案会破坏项目的组织结构，使项目变得难理解，抽象层组件会形成“嵌套地狱”。
• Huge components – 充斥各种逻辑的复杂组件难以理解。
• Confusing classes – JS对 Class 的支持不好，冗余代码多。

并认为这些问题的根因是：

React doesn’t provide a stateful primitive simpler than a class component.

最终给出的解决方案：Hook。

为了复用组件间状态逻辑，可以将逻辑封装为一个 Hook，供其他组件使用。

为了 Class Component 的生命周期方法不被不相关的状态逻辑和副作用充斥，则换做在 Function Component 重复使用 Effect Hook ，将这些逻辑进行分类。

同时，相较于在 Class 要写类似 bind 的代码，Function Component可以少写很多代码。

// 使用Class Component的计数器
class Example extends React.Component {
  constructor(props) {
    super(props);
    this.state = {
      count: 0
    };
  }

  render() {
    return (
      <div>
        <p>You clicked {this.state.count} times</p>
        <button> this.setState({ count: this.state.count + 1 })}>
          Click me
        </button>
      </div>
    );
  }
}

// 使用Hook的计数器
function Example() {
  const [count, setCount] = useState(0);
  return (
    <div>
      <p>You clicked {count} times</p>
      <button> setCount(count + 1)}>
        Click me
      </button>
    </div>
  );

诚然，Hook的出现，能帮助开发者更好的管理 Component 的 state 和 state logic，但是当面对复杂业务场景时，仍然需要考虑几个问题。

• React只是构建用户界面的框架。
• 组件树的结构利于描述布局逻辑，但对于业务逻辑不够友好。
• 在完成从 Native 迁移 React Native 技术栈之后，后续如果需要移植到小程序或 Flutter 如何成本最低？

Hook 并不能很好的解决这些问题，而Clean Architecture则是参考答案。如果说 Hook 的出现，是为了让开发者更方便地把 state 放入 Component ，那么 Clean Architecture 则是让开发者不要把 state 放入 Component 中。

五、Why not use Redux

同样能做到和业务逻辑和界面展示解耦，为什么不使用 Redux ？

作为Unidirectional Architecture类架构的经典，Redux有其独特的优势：单向数据流和状态可预测。对于逻辑复杂度中等以下的 Web 网站和App工程，Redux 可以很好地提升开发体验。但是针对 App 国际机票列表页这样比较复杂（至少我们认为）的业务场景，它略显不足：

• 单一数据源(Store)变大后维护困难

  单例 Store 在复杂业务场景下会变得庞大，所有全局状态包含其中，所有 Reducer 都拥有修改权限。当我们想修改或删除一个这样的 state 时，不得不把所有的 Reducer 和 mapStateToProps 代码阅读一遍，以确保改动不会影响到其他逻辑。

• Action 和 Reducer 维度的职责划分方式容易导致低内聚。

  Redux 项目中，通常会将所有 Action 放入一个文件，所有 Reducer 放入另一个文件。这样的职责划分无法将业务关联紧密的逻辑封装起来，导致每次修改都要小心翼翼。

• Action 使用字符串区分，留下隐患。

  新建 Action 时，需要人工确认避免用于区分 Type 的字符串冲突。

• 无法独立出子模块。

  所有组件都依赖集中的单例 Store ，当需要将组件改造成为一个独立模块，复用于其他项目时，修改工作量较大。

六、总结

App 客户端技术栈从原生快速迁移到 React Native 之类的混合技术方案, 平台 API 变了，编程语言变了，但不变的是业务复杂性。

为了摆脱基于界面元素在布局关系上编写状态逻辑，我们放弃 Component 和 Hook 方案。为了前端模块化和整体分形的项目结构，我们放弃 Redux 方案。

Clean Architecture不仅带来了逻辑与界面分离和统一的模块结构，还降低了单元测试的难度，减少了前端技术栈迁移的成本，同时加快了排查问题的速度，方便多团队间代码协作。

目前新架构洋葱版国际机票列表页已经全量上线运行一段时间，效果良好：

• 整个项目由26个标准模块组成
• Bug总数相比旧版减少 71.3%
• UI自动化测试用例覆盖率达到 86%
• 研发效率相比旧版提升 48.5%

附录

1、Clean Architecture

2、Thinking in react
