近日，美团视觉智能部发布了 YOLOv6 3.0 版本，再一次将目标检测的综合性能推向新高。YOLOv6-L6 检测精度和速度超越 YOLOv7-E6E，取得当前实时目标检测榜单 SOTA。本文主要介绍了 YOLOv6 3.0 版本中引入的技术创新和优化，希望能为从事相关工作的同学带来一些启发或帮助。

    1. 概述
    1. 关键技术介绍

  • 2.1 表征能力更强的 RepBi-PAN Neck 网络

  • 2.2 全新的锚点辅助训练（Anchor-Aided Training）策略

  • 2.3 无痛涨点的 DLD 解耦定位蒸馏策略

    1. 总结

    2. 概述

1 月 6 日，美团视觉智能部发布了 YOLOv6 3.0 版本，再一次将目标检测的综合性能推向新高。本次更新除了对 YOLOv6-N/S/M/L 模型进行全系列升级之外，还推出了大分辨率 P6 模型。其中，YOLOv6-L6 检测精度达到 57.2% AP，在 T4 卡上推理速度可达 29 FPS，超越 YOLOv7-E6E，取得当前实时目标检测榜单 SOTA。

技术报告

：YOLOv6 v3.0: A Full-Scale Reloading

YOLOv6 Github 传送门：，欢迎 Star 收藏，随时取用。

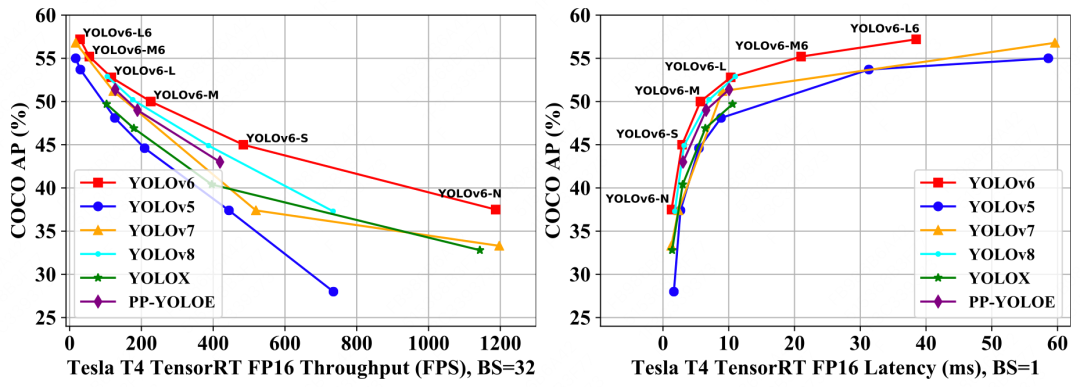

图1 YOLOv6 各尺寸模型与其他 YOLO 系列框架的性能对比图

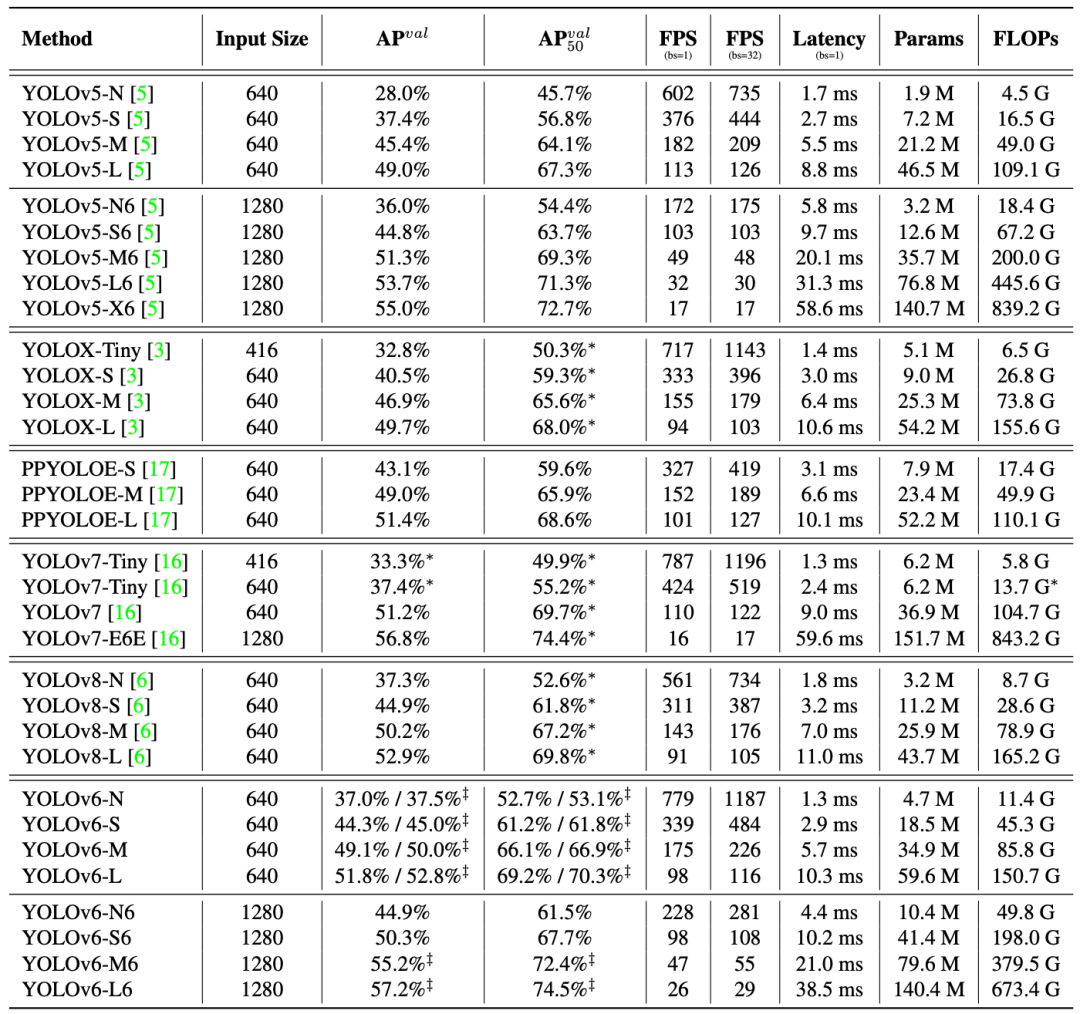

表1 YOLOv6 各尺寸模型与其他 YOLO 系列框架的性能对比结果

注：YOLOv6 系列模型均在训练 300epoch 且不使用预训练模型或额外检测数据集下获得，“‡” 表示采用了自蒸馏算法，“＊” 表示从官方代码库对发布模型进行重新测评的指标。以上速度指标均在 T4 TRT7.2 环境下测试。

  1. 关键技术介绍

本次更新主要在 Neck 网络设计、训练和蒸馏策略等方面进行了创新和优化：

  • 设计了表征能力更强的可重参化双向融合 PAN（

    RepBi-PAN

    ）Neck 网络；

  • 提出了全新的锚点辅助训练（

    Anchor-Aided Training

    ）策略；

  • 提出了解耦定位蒸馏（

    Decoupled Location Distillation

    ）策略以提升小模型的性能。

2.1 表征能力更强的 RepBi-PAN Neck 网络

有效的多尺度特征融合网络对目标检测的效果尤为关键。特征金字塔网络 （FPN）通过自上而下的路径来融合来自骨干网络不同 Stage 的输出特征以弥补网络学习过程中目标位置信息的损失。鉴于单向信息流传输的局限性，PANet 在 FPN 之上添加了一个额外的自底向上路径。BiFPN 为不同的输入特征引入了可学习的权重，并简化了 PAN 以实现更好的性能和更高的效率。PRB-FPN 通过具有双向融合的并行残差 FPN 结构来保留高质量的特征，以进行准确定位。

受到上述工作的启发，我们提出了一个表征能力更强的可重参化双向融合 PAN（RepBi-PAN）Neck 网络。一般而言，骨干网络浅层特征分辨率高，具有丰富的空间信息，有利于目标检测中的定位任务。为了聚合浅层特征，常见的做法是在 FPN 中增加 P2 融合层以及一个额外的检测头，但这往往会带来较大的计算成本。

为了实现更好的精度和时延权衡，我们设计了一个双向联结（Birectional Concatenate, BiC）模块，在自上而下的传输路径中引入自底向上的信息流，使得浅层特征能以更高效的方式参与多尺度特征融合，进一步增强融合特征的表达能力。此模块能够帮助保留更准确的定位信号，这对于小物体的定位具有重要意义。

此外，我们对上一版本的 SimSPPF 模块进行了特征增强优化，以丰富特征图的表示能力。我们发现 YOLOv7 使用的 SPPCSPC 模块能够提升检测精度，但对网络推理速度的影响较大。于是我们对其进行了简化设计，在检测精度影响不大的情况下，大大提升了推理效率。同时，我们引入了可重参数化思想并对 Neck 网络的通道宽度和深度进行了相应的调整。最终 RepBi-PAN 网络结构如下图 2 所示：

图2 RepBi-PAN 网络结构图

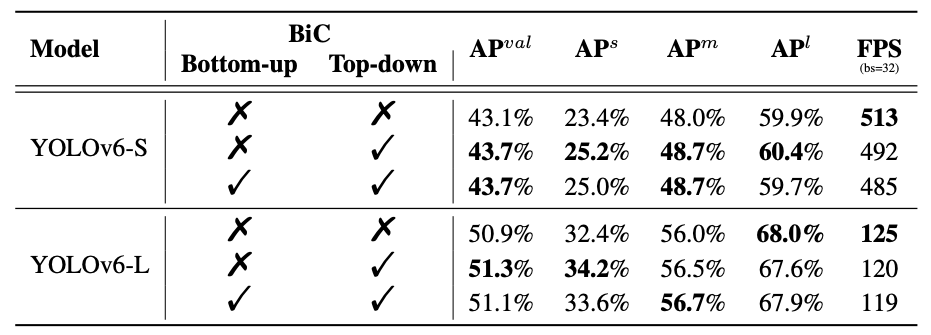

表2 BiC 模块消融实验结果

从表2可以看到，在 YOLOv6-S/L 模型上，仅在 PAN 网络自上而下的传输路径引入 BiC 模块后，对推理速度影响保持在 4% 的情况下，检测精度分别提升 0.6% 和 0.4% AP。当我们尝试额外地在自底向上的信息流中将常规联结替换成 BiC 模块时，反而没有获得进一步正向的增益，因此我们仅在自上而下的路径中应用 BiC 模块。与此同时，我们还注意到，BiC 模块能够为小目标的检测精度带来 1.8% AP 的提升。

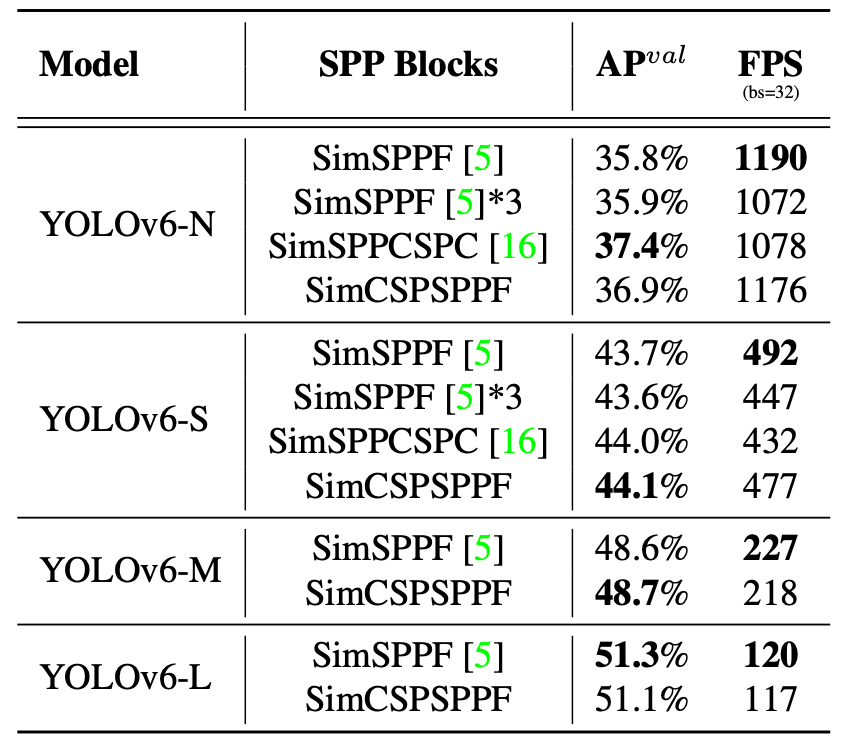

表3 不同的 SPP 模块对模型精度和速度的对比结果

在表 3 中，我们对不同的 SPP 模块对模型精度和速度影响做了实验对比，其中包括经过我们简化设计的 SPPF、SPPCSPC 和 CSPSPPF 模块。除此之外，我们还尝试了在骨干网络 C3、C4 和 C5 的输出特征后分别采用了 SimSPPF 模块以加强特征的聚合表达，在表中用 SimSPPF * 3表示。从实验结果来看，重复使用 SimSPPF 模块虽然增加了计算量，但并没有带来检测精度的进一步提升。

经简化设计的 SPPCSPC 模块对比 SimSPPF 模块 在 YOLOv6-N/S 模型上分别提升了 1.6% 和 0.3% AP，但对推理速度 FPS 降低约10%。而当我们将 SimSPPF 模块替换为优化后的 SimCSPSPPF 模块后，在 YOLOv6-N/S/M 模型上分别取得了1.1%/0.4%/0.1% 的精度增益，同时推理速度对比 SimSPPCSPC 模块有较大的提升。因此，为了更好的精度-效率权衡，在 YOLOv6-N/S 上采用 SimCSPSPPF 模块，而在 YOLOv6-M/L 上采用 SimSPPF 模块。

2.2 全新的锚点辅助训练（Anchor-Aided Training）策略

基于深度学习的目标检测技术从学习范式上主要可分为 Anchor-based 和 Anchor-free 两大类，这两类方法针对不同尺度的目标检测上分别存在不同的优势。我们使用 YOLOv6-N 作为基线，对 Anchor-based 和 Anchor-free 范式的异同点进行了相关的实验和分析。

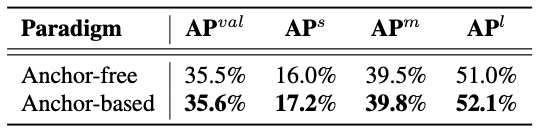

表4 YOLOv6-N 上 Anchor-free 和 Anchor-based 比较

从表 4 中可以看出，当 YOLOv6-N 分别采用 Anchor-based 和 Anchor-free 训练范式时，模型的整体 mAP 几乎接近，但采用 Anchor-based 的模型在小、中、大目标上的 AP 指标会更高。从以上的实验可以得出结论：相比于 Anchor-free 范式，基于 Anchor-based 的模型存在额外的性能增益。

同时我们发现，YOLOv6 使用 TAL 进行标签分配时，其模型精度的稳定性与是否采用 ATSS 预热有较大关系。当不使用 ATSS 预热时，对同样参数配置的 YOLOv6-N 进行多次训练，模型精度最高可达35.9% mAP，最低至 35.3% mAP，相同模型会有 0.6% mAP 的差异。但当使用 ATSS 预热时，模型精度最高却只能到达 35.7% mAP。从实验结果可以分析得出，ATSS 的预热过程利用了 Anchor-based 的预设信息，进而达到稳定模型训练的目的，但也会在一定程度上限制网络的峰值能力，因此并不是一种最优的选择。

受到上述工作的启发，我们提出了基于锚点辅助训练（Anchor-Aided Training，AAT）策略。在网络训练过程中，同时融合 Anchor-based 和 Anchor-free 的两种训练范式，并对全阶段网络进行映射及优化，最终实现了Anchor 的统一，充分发挥了结合不同 Anchor 网络的各自优势，从而进一步提升了模型检测精度。具体来说：

一方面，我们会在网络的分类头和回归头上分别添加 Anchor-based 辅助分支，在训练阶段，该分支与 Anchor-free 分支分别进行独立的 Loss 计算，之后会对 Loss 进行相加，各自反向传播进行网络的优化。通过 Anchor-based 辅助分支，为网络训练引入额外的内嵌指导信息，并与 Anchor-free 分支的信息进行整合，从而达到对结合不同 Anchor 网络的全方位融合的目的，进一步挖掘网络自身的潜力，充分发挥其效能。

另一方面，在网络标签匹配的过程中引入了同特征点密集采样的机制。通过扩大每次样本匹配过程中所选取候选框的范围，增加候选框中正样本的数量，并且对同一特征点重复投放采样点，进一步提升在训练过程中候选框的质量。与此同时，在网络的每一层中还会搭配原始的 Anchor-free 分支，进一步提升候选框的多样性。

除此之外，我们还提出灵活配置的训练策略，仅在训练过程中引入额外的辅助分支，在测试过程中不予使用。最终在不增加推理时间的情况下，提升网络精度，无痛涨点。最终 AAT 策略的示意图如下图 3 所示：

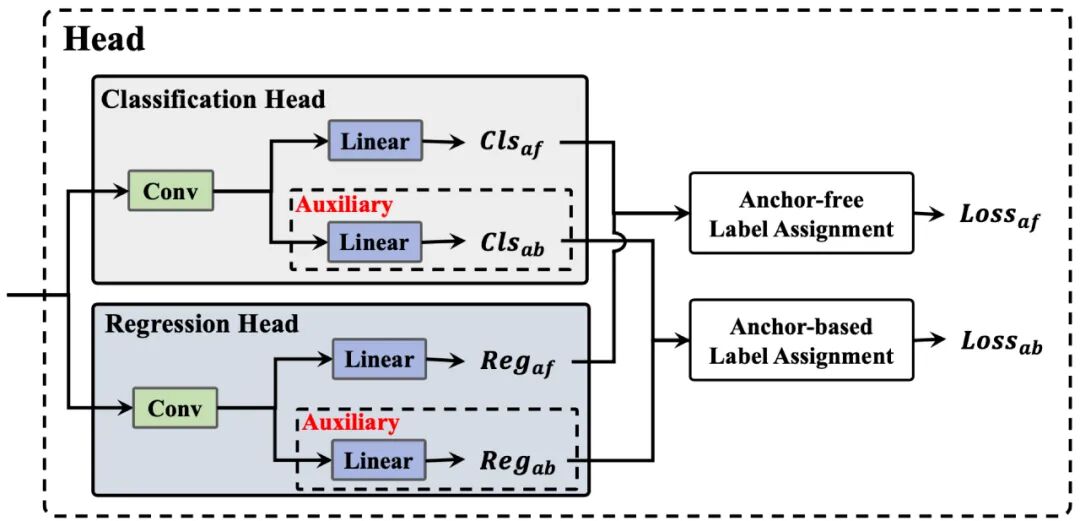

图3 AAT 训练策略示意图

采用 AAT 训练策略的消融实验结果如下表 5 所示。我们在 YOLOv6 的各尺寸模型上进行了实验，其中 YOLOv6-S 模型采用 AAT 策略后有 0.3% 的精度增益，而在 YOLOv6-M/L 模型上分别带来了0.5% 的精度增益。值得注意的是，YOLOv6-N/S/M 在小目标检测的精度指标得到了显着增强。

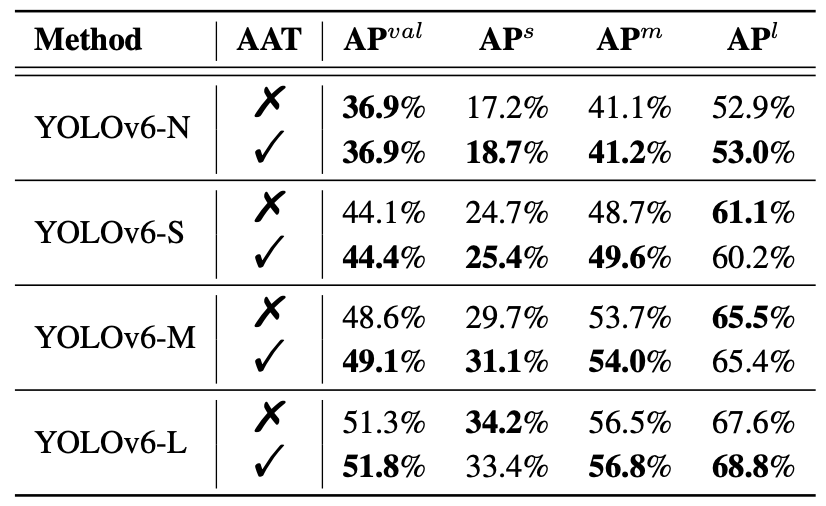

表5 AAT 消融实验结果

2.3 无痛涨点的 DLD 解耦定位蒸馏策略

在目标检测的蒸馏任务中，LD 通过引入 DFL 分支，从而达到了在网络中对定位信息蒸馏的目的，使分类和定位信息得以同步回传，弥补了 Logit Mimicking 方法无法使用定位蒸馏信息的不足。但是，DFL 分支的添加，对于小模型速度的影响是很明显的。添加了 DFL 分支后，YOLOv6-N 的速度下降了 16.7%，YOLOv6-S 的速度下降了 5.2%。而在实际的工业应用当中，对于小模型速度的要求往往很高。因此，目前的蒸馏策略并不适合于工业落地。

针对这个问题，我们提出了基于解耦检测任务和蒸馏任务的 DLD（Decoupled Location Distillation）算法。DLD 算法会在网络每一层的回归头上分别添加了额外的强化回归分支，在训练阶段，该分支同样会参与 IoU 损失的计算，并将其累加到最终的 Loss 中。

通过增加的额外的强化回归分支，可以对网络添加更多的额外约束，从而对网络进行更全面细致的优化。并且，DLD算法在对强化回归分支进行训练时，引入了分支蒸馏学习策略。分支蒸馏学习策略会仅使用 DFL 分支参与网络标签分配的过程，并将标签分配的结果投入到强化回归分支进行引导学习，从而参与强化回归分支的损失函数计算和反向传播优化。

一方面，DFL 分支的精度更高，在整个训练周期可以起到对强化分支蒸馏的作用，进一步提升强化分支的精度。

另一方面，通过分支蒸馏进行的引导学习，可以进一步将 DFL 分支的效果传递给强化回归分支，为之后的灵活配置起到铺垫作用。

除此之外，DLD 算法同样搭配了灵活配置的训练策略，在训练过程中采用双回归分支结构，对网络进行更全面细致的优化，进一步对齐双分支的回归能力。在测试过程中，移除掉冗余的 DFL 分支，仅保留强化回归分支，在简化网络的同时保持网络精度，最终实现了对目标检测算法可无痛涨点的 DLD 蒸馏算法。DLD 的消融实验结果如下表6所示：

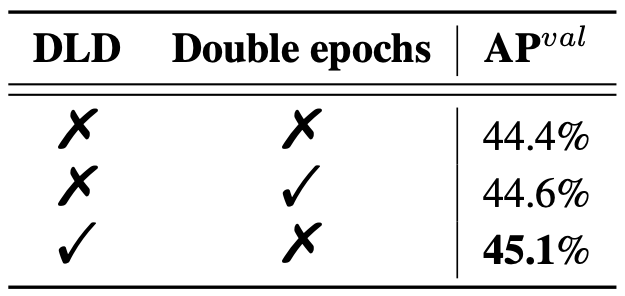

表6 DLD 在 YOLOv6-S 上的消融实验结果

在表 6 中，我们在 YOLOv6-S 模型上分别对比了训练双倍轮数和采用 DLD 策略对模型性能的影响，从实验数据可以看出，当训练 600epoch时，YOLOv6-S 仅能达到 44.6% mAP。而采用 DLD 蒸馏策略后，YOLOv6-S 检测精度比使用双倍轮数训练的高 0.5%，最终达到45.1%。由此可得，DLD 蒸馏策略可在不影响推理效率的前提下，提升小模型的检测精度，实现无痛涨点。

  1. 总结

本文对 YOLOv6 3.0 版本的技术创新和优化进行了详细解析，希望能帮助用户理解相关算法设计的思路以及具体实现。

未来，我们还会持续完善 YOLOv6 社区生态，同时也欢迎社区同学加入我们，共同建设一个适合工业界应用的更快更准的目标检测框架。

再次附上 YOLOv6 Github 的传送门： ，感谢您的 Star 收藏。

  1. 本文作者

  • 楚怡、奕非、露露等，均来自美团视觉智能部。
