使用Redis存储Nginx+Tomcat负载均衡集群的Session
环境:Cent OS 7.0(虚拟机环境)、Nginx 1.9.8、Redis 3.2.1
一、背景
在使用Nginx+Tomcat实现负载均衡的时候,由于Nginx对不同的请求分发到某一个Tomcat,Tomcat在运行的时候分别是不同的容器里,因为会出现session不同步或者丢失的问题。
二、Nginx安装与配置
1、Nginx安装网上的资源对于安装Nginx的介绍比较多,例如最简单的为:
(1) 获取nginx,在http://nginx.org/download/上可以获取当前最新的版本下载,例如:wget http://nginx.org/download/nginx-1.9.8.tar.gz
(2)解压缩tar -xvf nginx-1.9.8.tar.gz包。
(3)进入解压缩目录,执行./configure –prefix=/usr/local/nginx-1.9.8 将Nginx安装到/usr/local/nginx-1.9.8目录下
(4)make & make install
安装的过程会将Nginx安装到/usr/local/nginx-1.9.8目录下,启动Nginx测试是否可以正常启动。

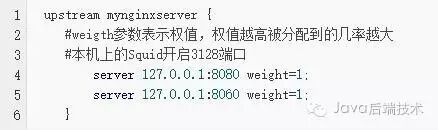

2、修改Nginx配置多Tomcat服务器2.1、修改conf/nginx.conf文件,在server标签上边添加upstream如下:
这里指定了本机下的两个Tomcat实例,端口分别为8080,8060,权重都为1,后边配置Tomcat实例,mynginxserver这个是自己随意命名的,下边要用到。

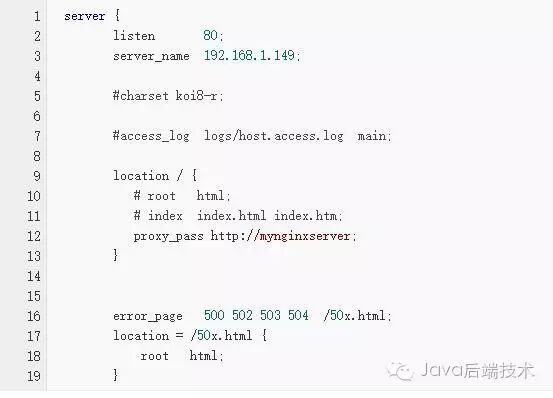

2.2、配置server标签:

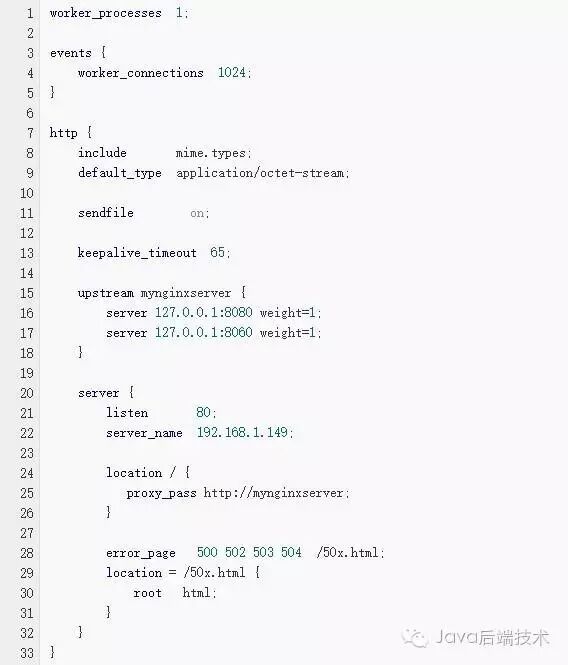

2.3、配置之后的完整内容如下(1.9.8版本删去了注释后的配置内容):
2.4、具体的配置项和配置项的具体意义请参考:
https://www.nginx.com/resources/wiki/start/topics/examples/full/
三、Tomcat多实例的配置
1、解压apache-tomcat-7.0.67.zip 得到apache-tomcat-7.0.67
[root@localhost www]# unzip apache-tomcat-7.0.67.zip
2、将apache-tomcat-7.0.67重命名为tomcat1
[root@localhost www]# mv apache-tomcat-7.0.67 tomcat1
重复1、2过程得到tomcat1和tomcat2如下所示:
3、修改Tomcat1的端口为8080和部署项目文件编辑tomcat下的conf/server.xml,修改端口号为8080,自己写的用于测试Nginx反向代理的web项目war包下载地址:
http://download.csdn.net/detail/u010870518/9585683

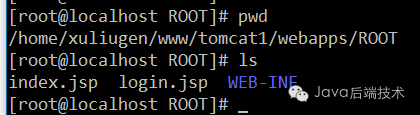

下载好之后将解压之后的编译好的项目文件放到tomcat1/webapps/ROOT/目录下:

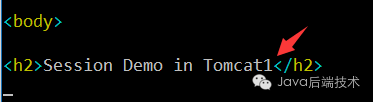

修改index.jsp和login.jsp文件分别标识为具体的Tomcat容器
4、修改Tomcat2的端口为8060和部署项目文件编辑tomcat下的conf/server.xml,修改端口号为8060,然后和上述3中的一样,下载war内容,放在tomcat2/webapps/ROOT/下,修改index.jsp和login.jsp用于标识具体的Tomcat容器。
5、分别启动tomcat1和tomcat2。
6、重启Nginx服务,访问IP地址:192.168.1.149:80(这个是访问的虚拟机IP地址)。
7、观看效果
可以看出,Nginx已经进行了请求分发,转发到具体的某一个Tomcat
四、Redis的安装与配置
由于篇幅过长,请参考本人写的:
http://blog.csdn.net/xlgen157387/article/details/52022793
五、tomcat-redis-session-manager开源项目的使用
1、开源项目地址:
https://github.com/jcoleman/tomcat-redis-session-manager

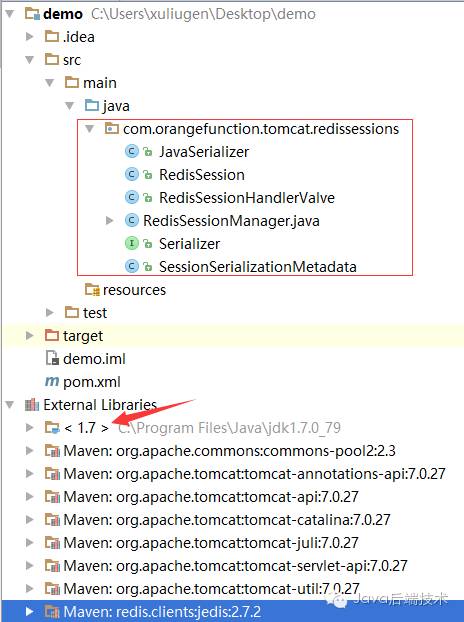

2、下载代码之后需要进行重新编译,生成所需要的jar,任意创建maven项目,将src下的代码拷贝到具体位置,如下:

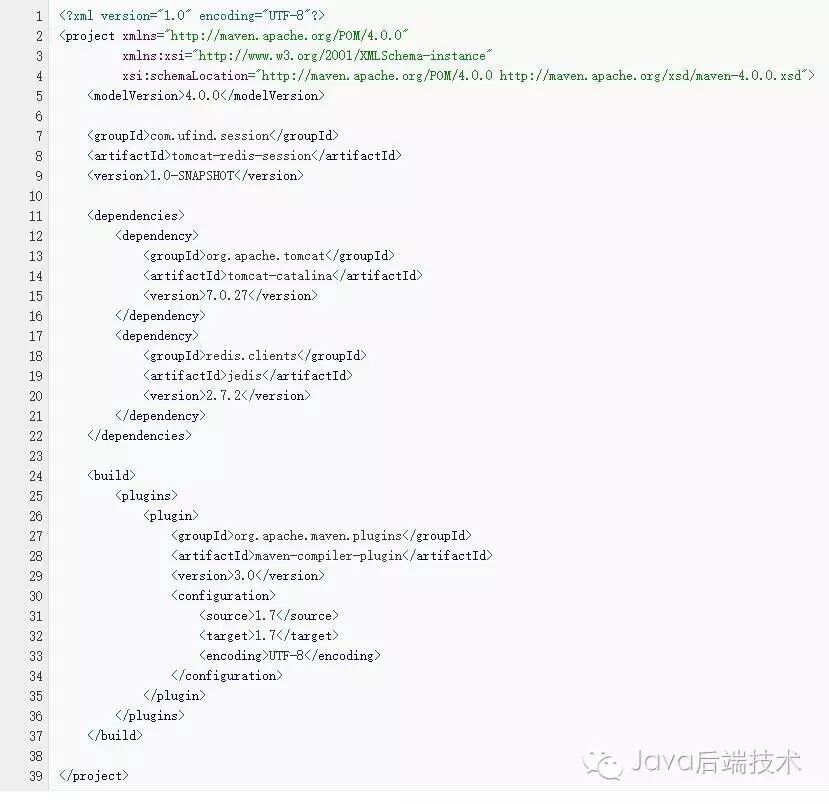

maven的pom.xml文件如下:
3、然后打开terminal,执行mvn clean 和mvn install 将编译好的代码打包为:tomcat-redis-session-1.0-SNAPSHOT.jar
4、将tomcat-redis-session-1.0-SNAPSHOT.jar、jedis-2.7.2.jar、commons-pool2-2.0.jar 三个jar包分别放在tomcat1和tomcat2实例下的lib目录下。
免费下载这三个jar:
http://download.csdn.net/detail/u010870518/9585716
5、修改tomcat实例下conf/contex.xml文件
<?xml version=’1.0′ encoding=’utf-8′?> <Context> <WatchedResource>WEB-INF/web.xml</WatchedResource> <!– tomcat-redis-session共享配置 –> <Valve className="com.orangefunction.tomcat.redissessions.RedisSessionHandlerValve" /> <Manager className="com.orangefunction.tomcat.redissessions.RedisSessionManager" host="192.168.1.149" port="6379" database="0" maxInactiveInterval="60" /> </Context>

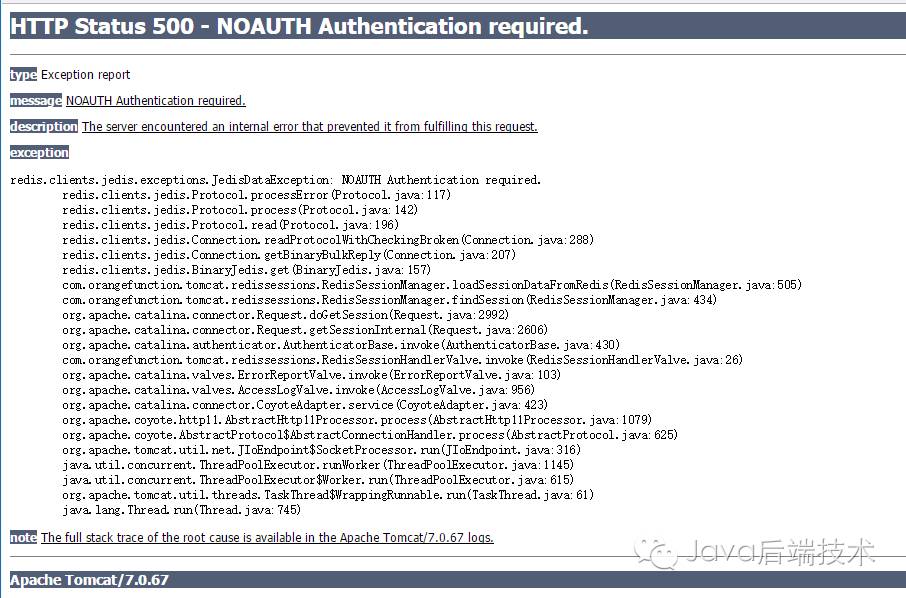

如果不设置密码会报错,如下:
六、效果演示
案例演示的一个登陆请求,登陆成功之后将用户信息放在session中,在界面中显示出来(tomcat1实例,tomcat2的实例中只是在 h2 标签中做了一下标识)
1、login.jsp文件:
<body>
<h2>Session Demo in Tomcat1</h2>
<form action="/user?type=login" method="post"> 用户名:<input type="text" name="userName"/><br/> 密码:<input type="password" name="userPassword"/><br/> <input type="submit" value="login">
</form>
</body>
2、index.jsp 将登录之后的信息显示在界面上
<body><h2>Session Demo in Tomcat1</h2>
<% User user = (User) request.getSession().getAttribute("USER");
if (user == null) { %>用户为空,没有登录!!!<% } else { %>欢迎: <%=user.getUserName()%><% } %></body>
3、servlet处理请求代码
public class UserServlet extends BaseServlet {
public String login(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
User user = new User(); user.setUserName(request.getParameter("userName")); user.setUserPassword(request.getParameter("userPassword")); request.getSession().setAttribute("USER", user); return "index.jsp"; } }

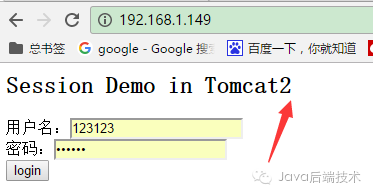

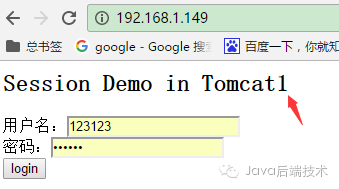

4、效果如下:
可以看出在登录界面的时候刷新请求的tomcat已经由Nginx进行分发请求,登录之后再两个tomcta中已经共享了session

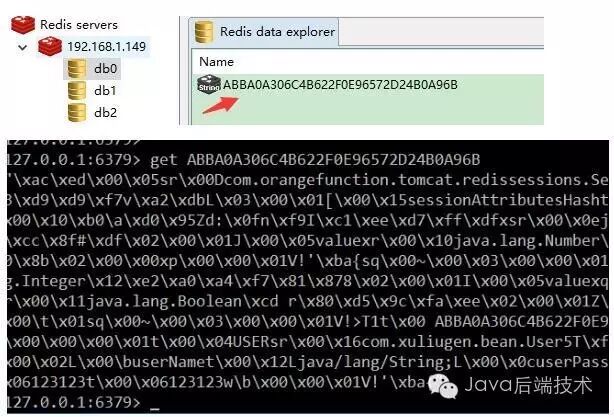

5、查看Redis对session的存储在对contex.xml文件进行配置的时候默认使用的database为0,通过redis-cli工具可看到
七、总结
tomcat-redis-session-manager是一个对用户完全透明的分布式session存储框架,用户只需要在tomcat中进行简单的配置,就可以使用,我们的业务代码是完全和单实例的时候的代码是一样的的,也就是写代码的时候完全不用担心你写的是一个多tomcat实例的代码,完全透明。
如何对框架的原理进行简单的理解,我们首先要知道,在请求过程中的session操作,首先要解析请求中的sessionId信息,然后将sessionId存储到request的参数列表中。然后再从 request获取session的时候,如果存在sessionId那么就根据Id从session池中获取session,如果sessionId不存在或者session失效,那么则新建session并且将session信息放入session池,供下次使用。
如果我们想自己写一个类似于tomcat-redis-session-manager的项目,我们应该知道Tomcat的Session管理机制,在默认的情况下Tomcat的Session管理,如果不进行设置的话是由Tomcat自带的StandardManager类进行控制的,我们可以根据这个类自定义一个Manager,主要重写的就是org.apache.catalina.session.ManagerBase里边的具体写的操作,这也是tomcat-redis-session-manager的基本原理,将tomcat的session存储位置指向了Redis

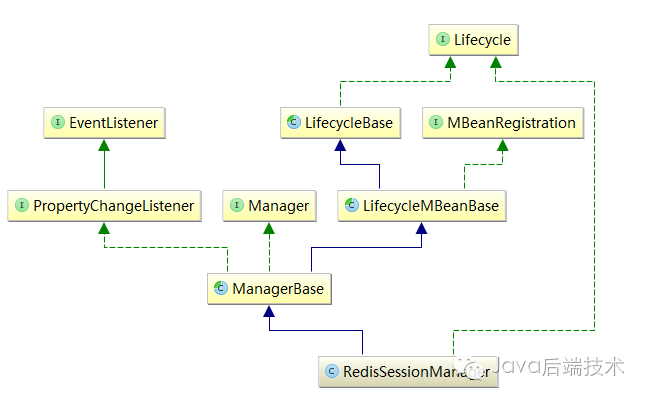

RedisSessionManager继承了org.apache.catalina.session.ManagerBase并重写了add、findSession、createEmptySession、remove等方法,并将对session的增删改查操作指向了对Redis数据存储的操作有兴趣可参考一篇Tomcat中session的管理机制:
