图解Storm并发机制及其执行流程
一、Storm架构简介
在上一篇，我们对Storm集群进行了搭建，并使用Java完成了代码的演示，我们知道在Storm中，先要设计一个用于实时计算的图状结构，我们称之为拓扑（topology）。这个拓扑将会被提交给集群，由集群中的主控节点（master node）分发代码，将任务分配给工作节点（worker node）执行。
一个拓扑中包括<span style="font-size: 14px;">spout</span>和<span style="font-size: 14px;">bolt</span>两种角色，其中spout发送消息，负责将数据流以tuple元组的形式发送出去；而bolt则负责转换这些数据流，在bolt中可以完成计算、过滤等操作，bolt自身也可以随机将数据发送给其他bolt。由spout发射出的tuple是不可变数组，对应着固定的键值对。
在Storm中，一个task可以简单的理解为在集群某节点上运行的一个spout或者bolt实例。在集群运行运行中，topology主要有四个组成部分：他们从低到高分别是：task(bolt/spout实例)、Executor(线程)、Workers(JVM虚拟机)、Nodes(服务器)
各个部分的含义如下：
（1）Nodes（服务器）：是指配置在一个Storm集群中的服务器，会执行topology的一部分运算。一个Storm集群可以包括一个或者多个工作node。
（2）Workers（JVM虚拟机）：是指一个node节点服务器上相互独立运行的JVM进程。每一个node可以配置运行一个或者多个worker。一个topology会分配到一个或者多个worker上运行。
（3）Executor(线程)：是指一个worker的JVM进程中运行的Java线程。多个task可以指派给同一个executor来执行。除非是明确指定，Storm默认会给每一个executor分配一个task。
（4）Task(bolt/spout实例)：task是spout和bolt的实例，衙门的nextTuple()和execute()方法会被executors线程调用执行。

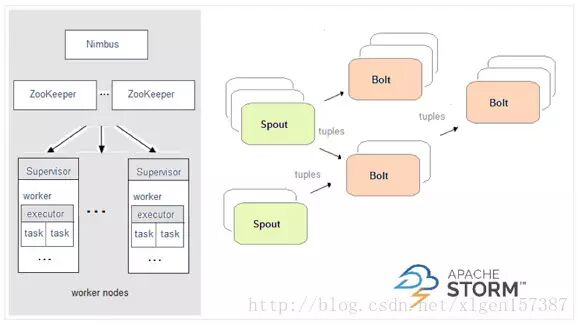

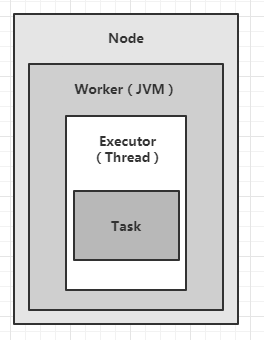

结构图如下：
二、Topology的并发机制 / 默认配置

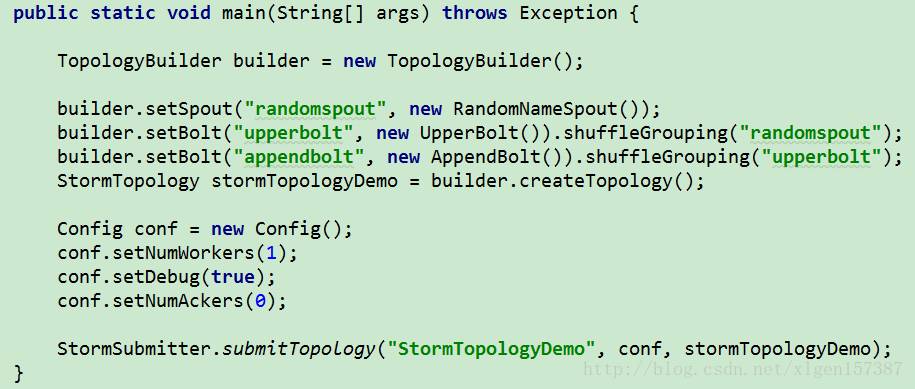

以上一篇的代码为例，Topology的代码（代码A）如下：

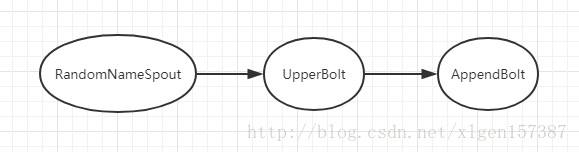

可以看到Topology中有<span style="font-size: 14px;">RandomNameSpout</span>和两个Bolt：<span style="font-size: 14px;">UpperBolt</span>、<span style="font-size: 14px;">AppendBolt</span>，执行流程如下：
上边的代码在默认的情况下，我们没有使用Storm中并发机制提供的API，全部都是默认的，在大多数情况下，除非明确指定，Storm的默认并发设置是1。

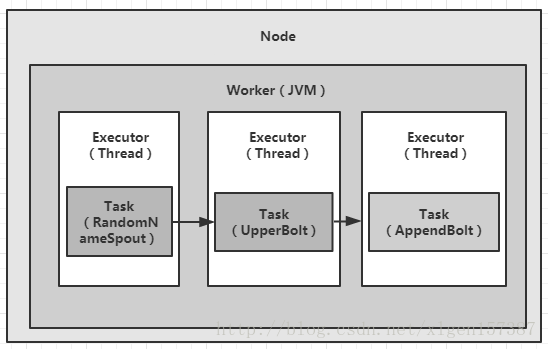

在这里，我们假设有一台服务器（Node节点），为topology分配了一个worker，并且每个executor执行一个task，那么上述代码（代码A）的执行流程如下图（图A）所示：
由上图，我们可以看出，唯一的并发机制出现在线程级。每个任务Task在同一个JVM的不同线程中执行。
三、Topology的并发机制 / 给Topology增加worker

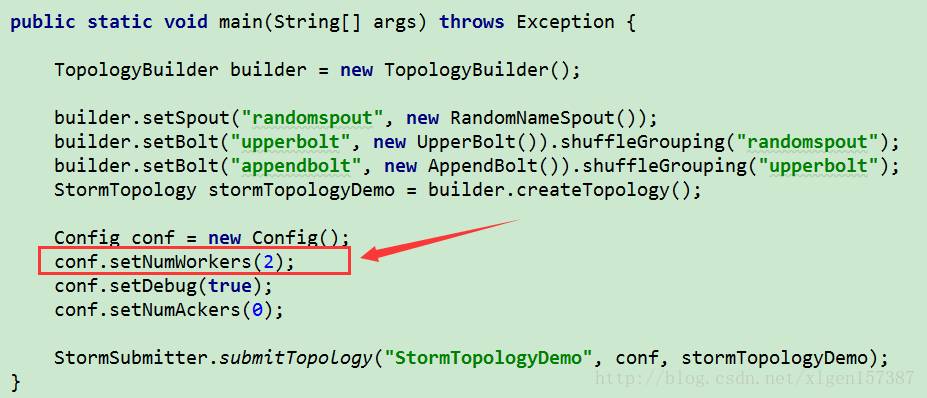

增加额外的worker是增加topology计算能力的简单方式，Storm提供了简单的配置使我们增加worker的方式变得很容易，只需修改如下代码即可，其它代码不变：

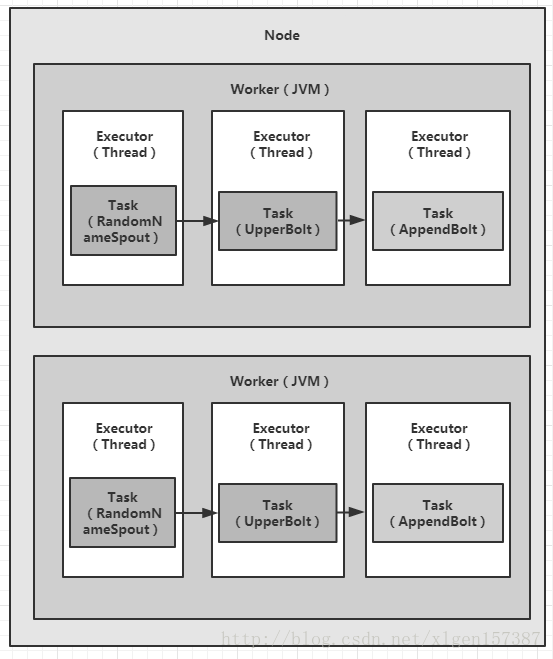

这样的话，整个topology就分配了2个worker而不是默认的1个。那么上图图A应该变成如下方式，如图（图B）：
四、Topology的并发机制 / 配置executor和task / 1

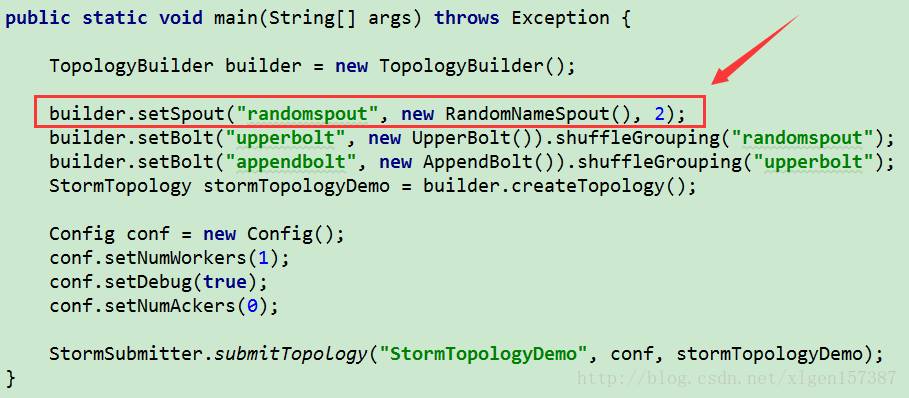

Storm并发机制API允许设定每个task对应的executor个数和每个executor可执行的task个数。在定义流分组的时候，也可以设置每一个组件指派的executor的数量。例如：我们修改<span style="font-size: 14px;">RandomNameSpout</span>并发为两个<span style="font-size: 14px;">task</span>，每个task指派各自的executor线程，还是只使用1个worker代码修改如下：

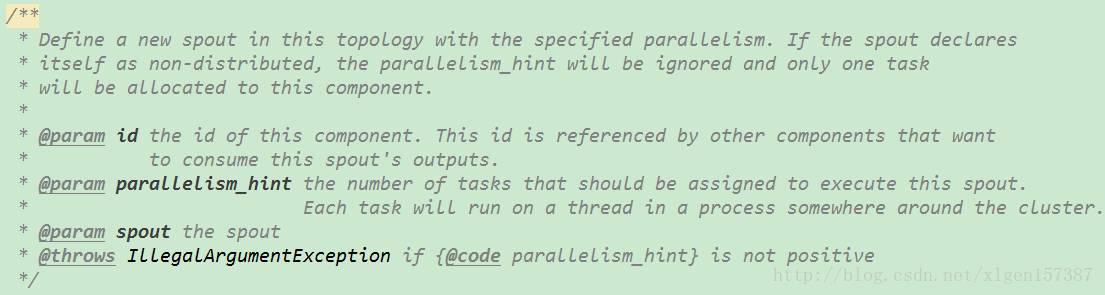

注意官方API对于<span style="font-size: 14px;">setSpout（）</span>方法的定义注释是这样的：
对于第三个参数，意思是：设置Spout的并发为两个task，每个task指派给各自的executor线程，由于默认情况下，每一个线程executor执行一个task，所以我们可以理解为，分配了两个线程executor，每一个executor线程执行一个任务task。

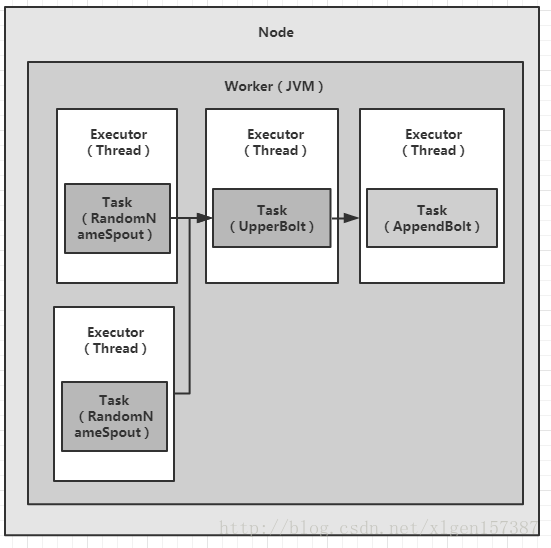

那么上图图A应该变成如下方式，如图（图C）：
五、Topology的并发机制 / 配置executor和task / 2

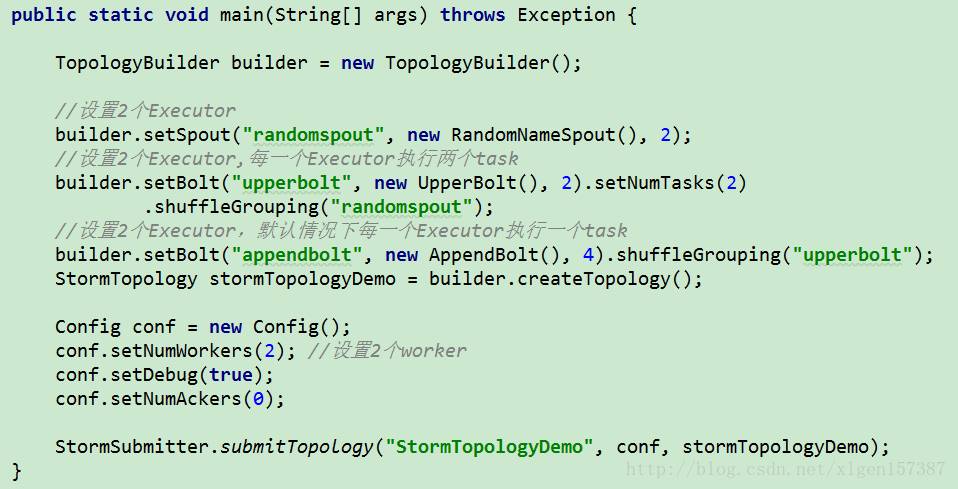

上述，增加了Spout的线程数，在默认情况下每一个线程executor是处理一个task，那么，我们接下来设置多个executor和多个task，完整代码如下：

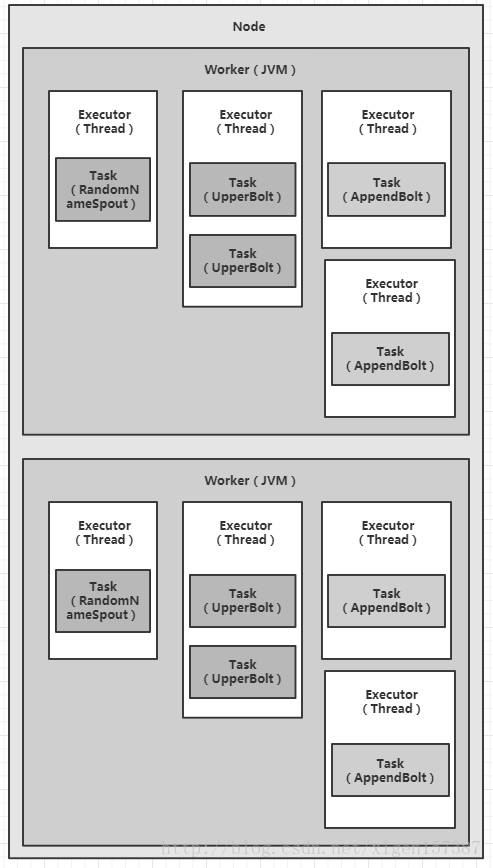

那么上图图A应该变成如下方式，如图（图D）：
有上述代码，可知设置了2个worker，因此每一个worker平均分摊执行相应的task，最后的结果就如上图所示。
值得注意的是：如果只在一台Node服务器上增加worker的数量，例如：topology执行在本地模式的时候，并不会显著地提升系统的性能，也是会出现瓶颈的，这是因为topology在本地模式下是在同一个JVM进程中执行的，必然会有相关资源的竞争等，所以只有增加task和executor的并发配置才会生效。
六、Topology的并发机制 / 特殊情况

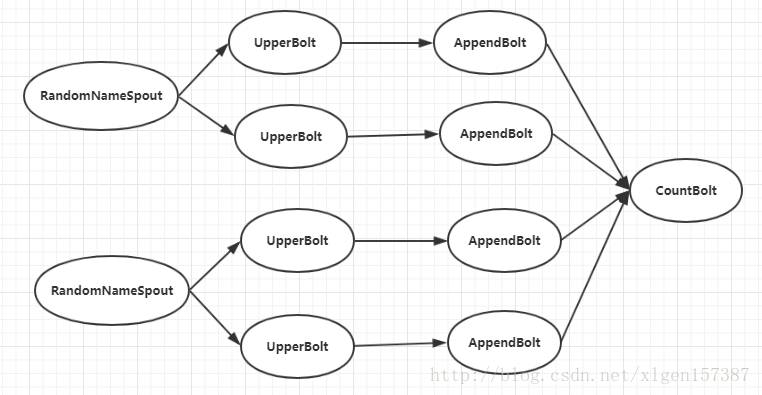

实际开发中可能存在这种情况，例如：我们在上述的基础上在增加一个类似于汇总的Bolt进行统计字符串的多少，那我，我们只可能对这个Bolt设置为单线程、单任务的方式进行统计，而不可能在使用多线程或多任务的方式进行统计，原因很简单，执行示意图如下：

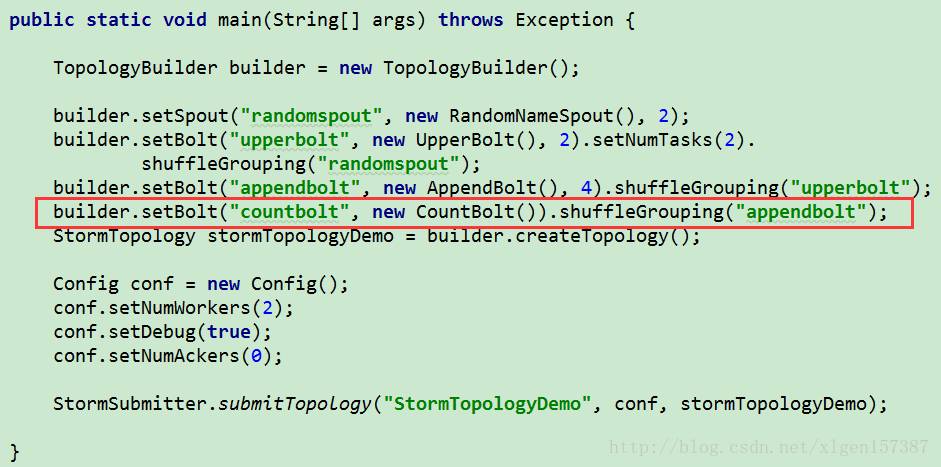

代码如下：

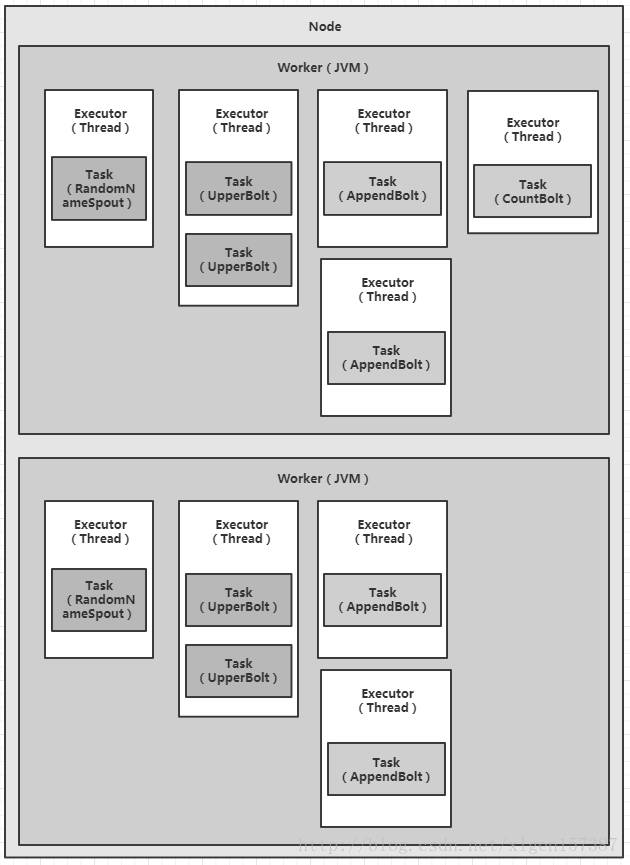

那么上图图A应该变成如下方式，如图（图E）：
由此，我们可以知道，Storm提供了简单的API接口让我们能够很方便的进行并发控制，但是我们也要根据具体的业务设置合理的executor和task等数目，以免发生错误的结果。
