基于4A架构与TOGAF框架的企业架构规划与实践
1. 引言
如果不进行架构规划，会带来一系列严重问题。首先，系统建设可能会呈现烟囱式，即各个系统独立建设，缺乏统一规划，导致系统边界模糊，不同系统之间频繁出现扯皮现象。其次，由于缺乏统一标准，系统可能会重复建设，造成资源浪费。再者，系统之间可能无法集成，形成信息孤岛，导致数据无法共享，严重影响业务效率。最后，这种缺乏规划的做法会阻碍创新，使企业难以适应快速变化的市场环境。
TOGAF（The Open Group Architecture Framework）是一个广泛认可的架构框架，它提供了一个全面的方法来开发、计划、实施和管理企业架构。TOGAF的架构模型包括以下几个方面：
- 战略目标与业务动机：明确企业为什么要进行架构规划。
- 业务功能与能力：描述企业为了实现战略目标需要哪些业务功能和能力。
- 组织结构与业务角色：确定哪些组织或角色负责执行这些业务功能。
- 业务流程与规则：详细阐述业务如何运作，包括具体的流程和规则。
- 业务数据：识别并定义业务过程中涉及的数据。
- 应用系统：支持业务功能所需的应用系统。
- 技术设施：提供技术支持的基础设施。
2. 企业4A架构
4A架构包括业务架构、应用架构、技术架构和数据架构，它们之间相互关联，共同支持企业的战略目标。
业务架构
目的：
根据企业战略，通过价值链梳理分析业务开展流程，识别上下游依赖关系，从业务和产品的视角描述整个平台或产品的实现。
设计步骤：
- 识别战略，走访业务部门，进行问卷调查。
- 分析外部因素，如宏观背景、行业空间、竞争情况和上下游产业链。
- 考虑内部因素，如商业模式、技术壁垒和资源投入。
如何绘制业务架构图：
- 一理场景画流程：根据用户操作流程罗列功能模块。
- 二列页面和模块：形成功能矩阵。
- 三把功能来聚类：横向和纵向分层。
应用架构
目的：
支持业务和数据处理需要的应用系统，完成从业务到IT的转换。
设计步骤：
- 根据业务架构图，识别应用程序和组件。
- 优化应用程序和组件，进行拆分或聚合。
- 设计应用与业务功能、流程、数据的关系。
- 设计应用集成、交互和开发。
如何绘制应用架构图：
- 根据应用系统的功能和关系绘制架构图。
技术架构
目的：
支持应用系统所需的技术架构、技术组件和技术选型。
设计步骤：
- 根据应用架构进行技术支撑分析。
- 进行技术选型，包括开发架构、技术产品等。
- 分析技术影响，如成本、难易度等。

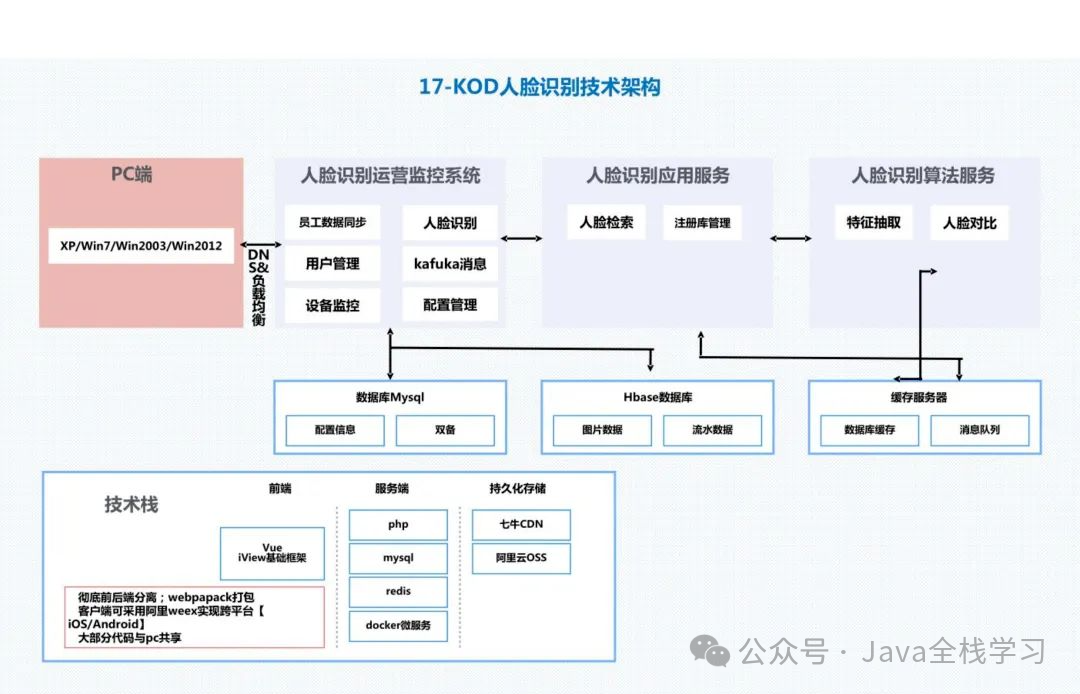

如何绘制技术架构图：
- 展示技术组件、技术栈和平台之间的关系。
数据架构
目的：
描述企业数据来源、数据资产管理、数据治理和数据共享开放。
设计步骤：
- 分析数据需求，识别数据类型并采集数据。
- 设计数据模型，包括概念模型、逻辑模型和物理模型。
- 进行数据治理，确保数据安全合规和质量。
- 实现数据共享开放，支撑业务决策和创新。
如何绘制数据架构图：
- 展示数据源、数据模型、数据治理和数据共享之间的关系。
通过4A架构的规划和实施，企业可以确保系统建设的统一性和规范性，提高业务效率和创新能力。同时，也有助于企业更好地应对市场变化和竞争挑战。
在TOGAF的世界里面，所有的架构思想都可以通过下面三种类型的图形进行表示。
- 目录（Catalogs）
- 矩阵（Matrix）
- 图 （Diagram）
其架构图的本质就是用来进行沟通交流，通过架构图和业务团队进行沟通交流；通过架构图和架构师之间进行沟通交流，通过架构图和开发测试团队进行沟通和交流，所谓的一图抵千言万语。
上面的三种类型，其实就对应了几何物理空间的三维，目录是列表，所以是一维的表达空间；矩阵是是表格是二维的表达空间，图的形式多种多样，其实是二维的延申让其可以表达三维的思想甚至更多的架构思想。
业务架构服务于业务目标，通过描绘业务上下层关系，梳理一整套完整、简单的业务视图，降低业务系统的复杂度，提高客户理解度，最终给客户最直观的业务体现。

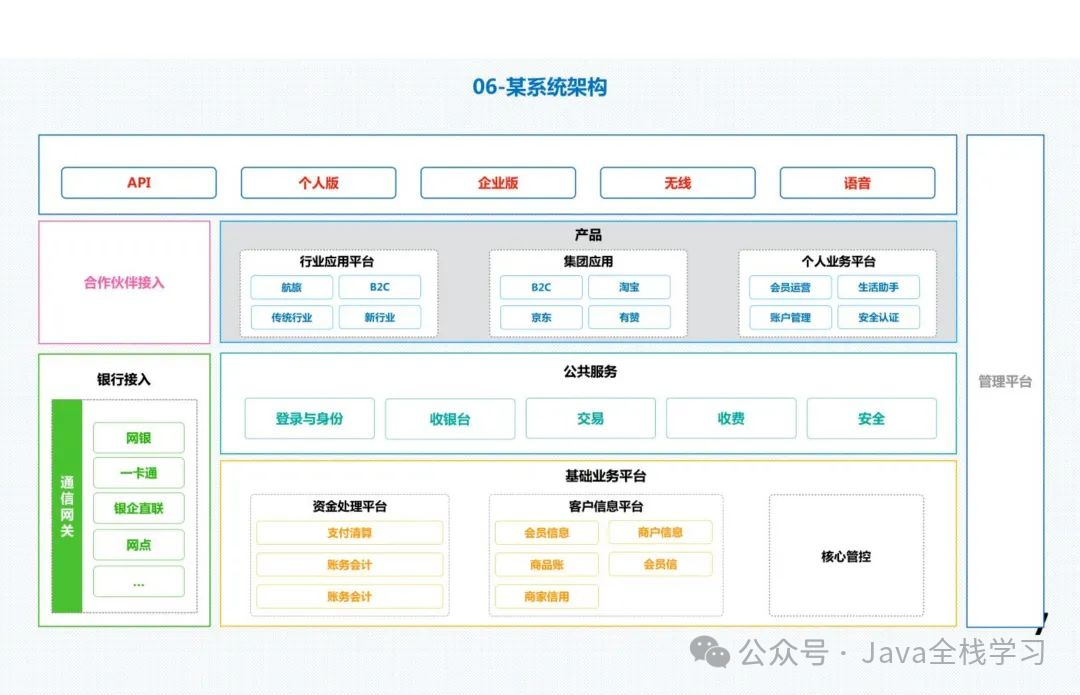

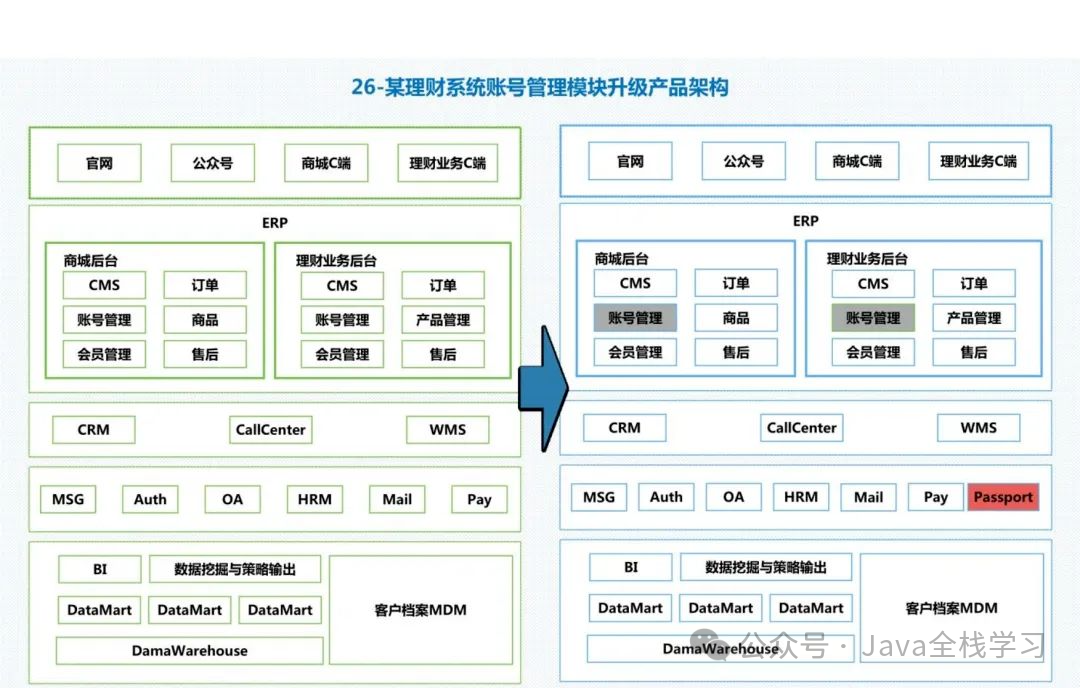

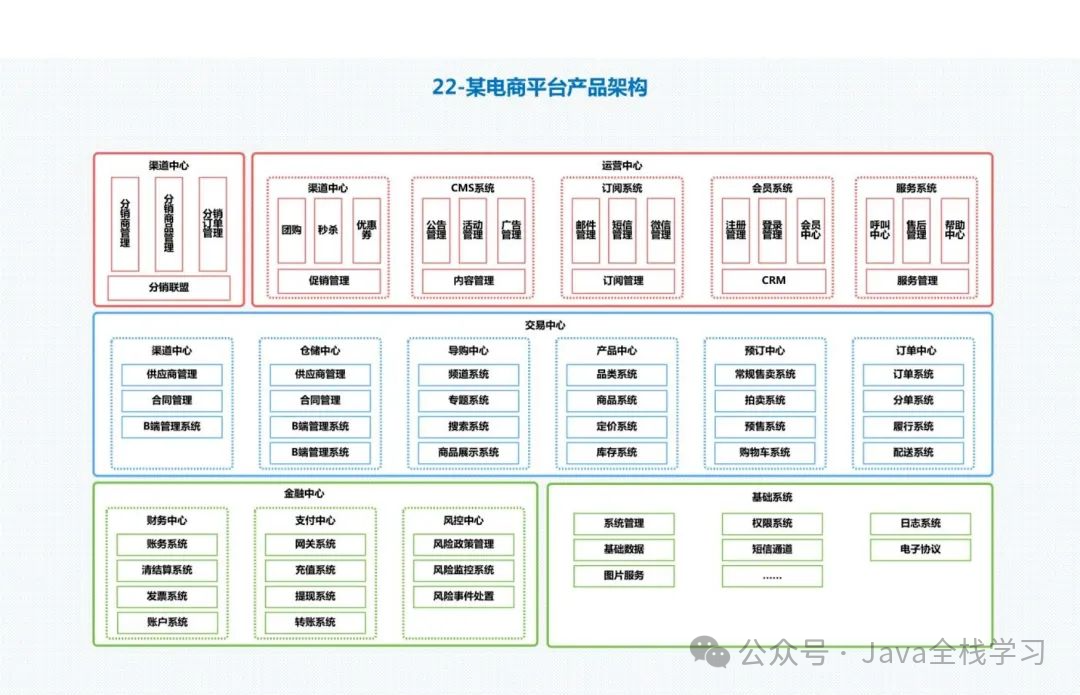

1、什么是业务架构图？
业务架构图是一种表达业务层级和关系的工具，业务架构服务于业务目标，通过描绘业务上下层关系，梳理一整套完整、简单的业务视图，降低业务系统的复杂度，提高客户理解度，最终给客户最直观的业务体现。
2、业务架构图的三大核心要义
简单来说可以分为三个核心步骤：分层、分模块、分功能。
1）架构图核心要义之一：分层
指的是将业务按照层级区分，每个层级都属于独立的版块。下层更抽象，上层更具体。层级需要有逻辑上的关联，比如下层为上层服务，或者提供能力支撑。
2）架构图核心要义之二：分模块
分模块，是指在同一个层级中，有哪些独立模块，可以代表一个完整的产品或是同类型的业务聚合。每个模块之间都相对独立，且模块之间也会存在相互依赖关系、关联关系。
3）架构图核心要义之三：分功能
分功能，是指在同一个模块中，将独立的功能划分出来，该功能可以代表一个业务入口。简单理解就是将一个模块体系中的功能，比较具有代表性的，客户比较关注的，拎出来。
在画业务架构前，有必要对整个业务体系进行全量的思考，将所有涉及到的应用、功能、系统、能力、平台全部要罗列出来。然后进行提炼、归纳、分类，按照常用的分类模板，或是自建模板进行大体框架的构思。最后按照分层、分模块、分功能的维度将具体的内容补充进去。
