对于绝大部分开发者而言，都希望有一个可视化的界面来展示当前服务的性能指标，当需要的时候，直接将线上服务的 dump 文件导出，然后导入到相关工具中通过界面来查询分析结果，而不是通过枯燥的命令来快速排查服务故障。

下面我们就一起来看看几款比较优秀的 JVM 可视化分析工具。

02、JDK 自带的工具

2.1、jconsole

jconsole 是一款 JDK 自带的可视化监控工具，可以用于查看应用程序的运行概况、内存、线程、类、VM 概括、MBean 等信息。它是一个基于 JMX（java management extensions）的 GUI 性能监测工具，从 JDK1.5 开始加入。

2.1.1、启动方式

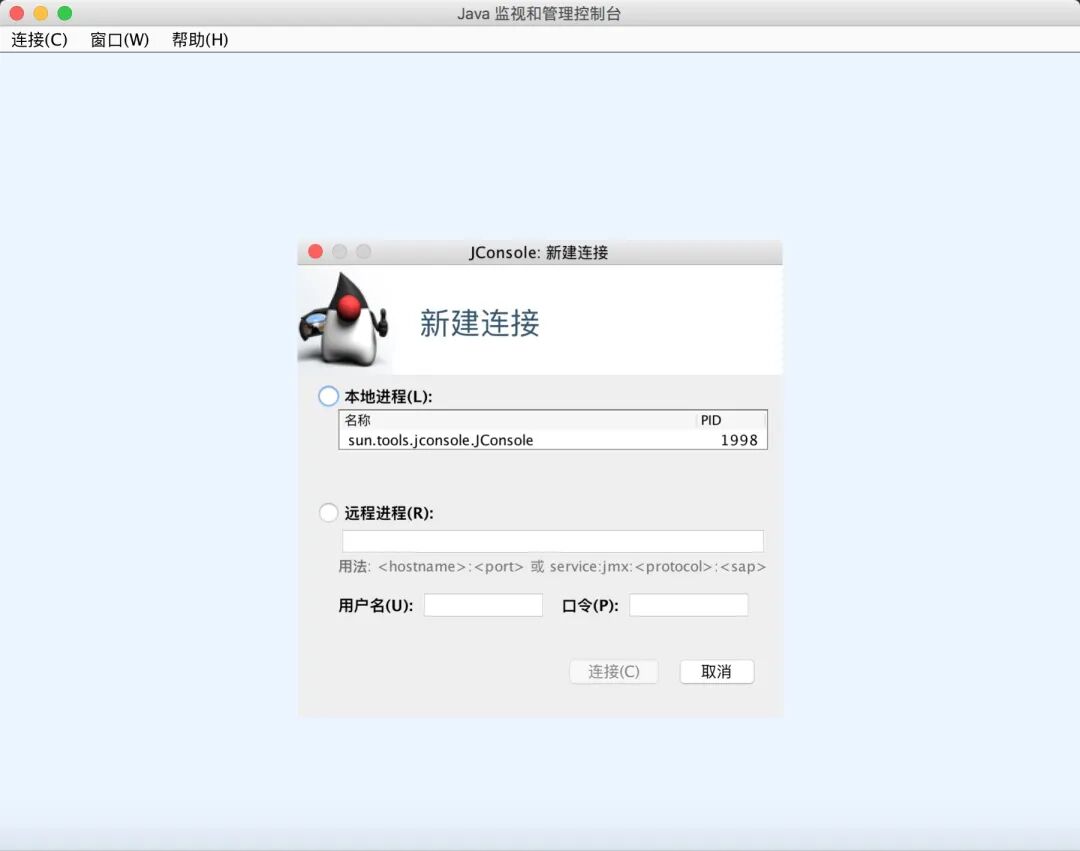

在命令行输入jconsole即可启动。如果 Windows 用户，也可以在 jdk 的安装目录的 bin 目录下，找到jconsole.exe，双击启动。界面如下。

可以直接选择本地 JVM，也可以通过 JMX 方式连接远程 JVM。

如果监控远程服务，比如 tomcat 服务，可以在启动脚本中添加如下代码，以便支持远程连接。

-Dcom.sun.management.jmxremote.port=6969
 -Dcom.sun.management.jmxremote.ssl=false
 -Dcom.sun.management.jmxremote.authenticate=false

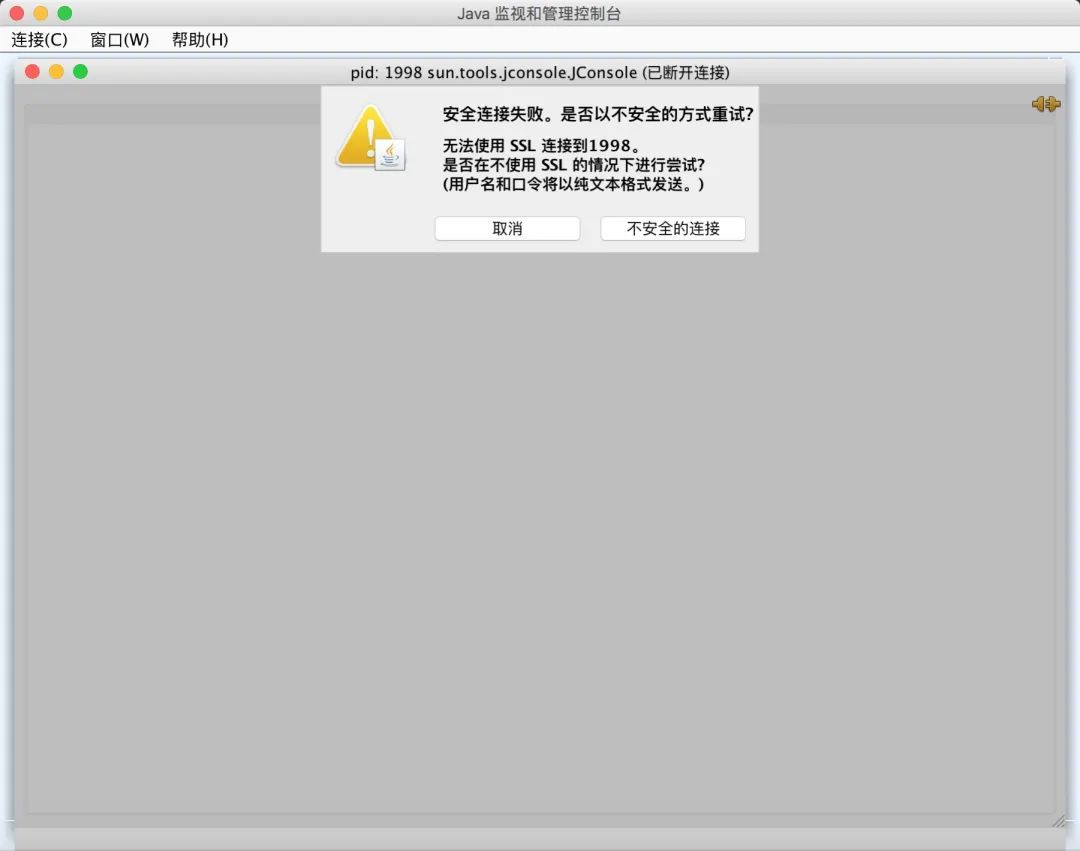

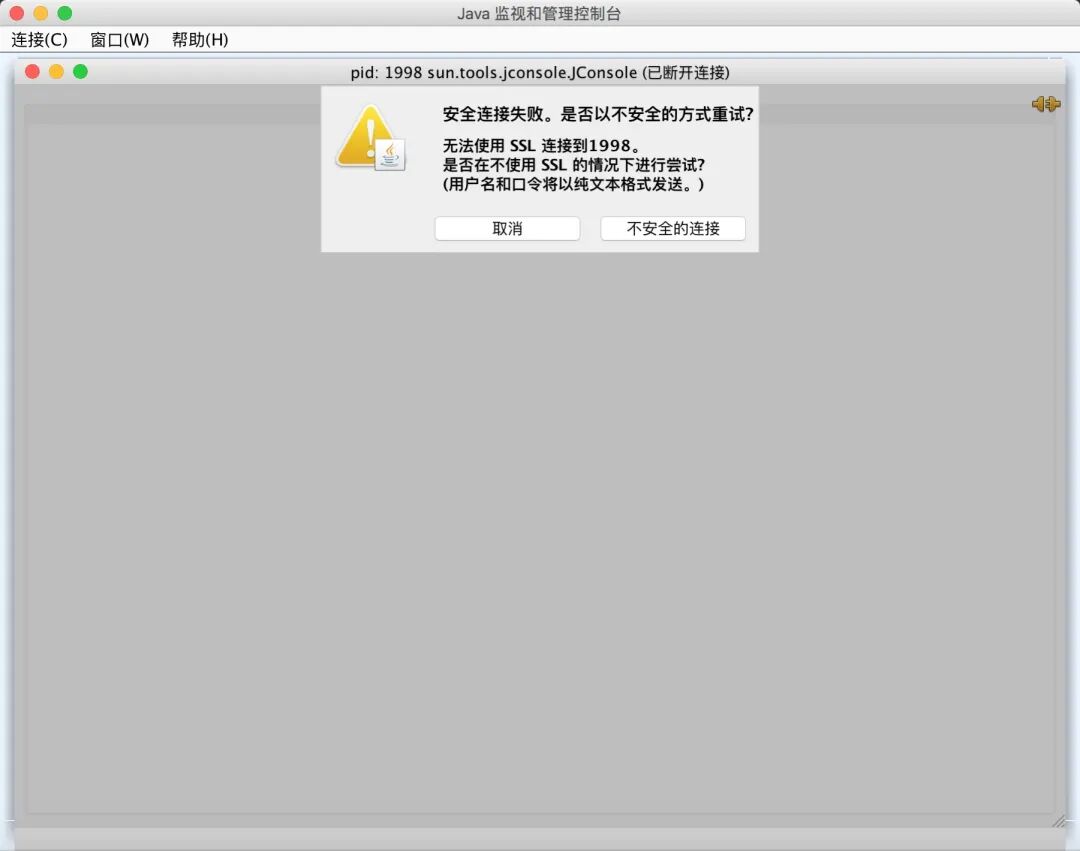

点击连接之后，可能会弹出如下的界面，选择“不安全的连接”即可。

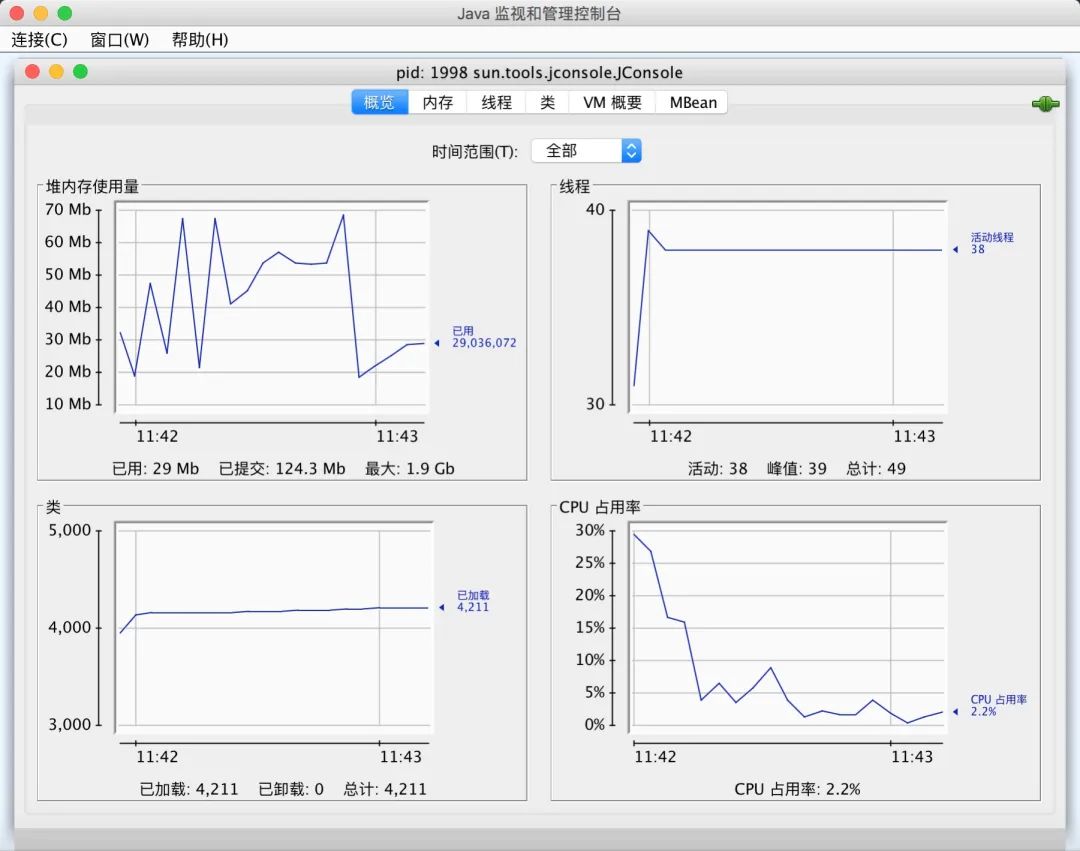

进入之后，就可以看到 jconsole 概览图和主要的功能，例如概述、内存、线程、类、VM、MBean 等板块。概览界面如下。

#### 2.1.2、内存板块

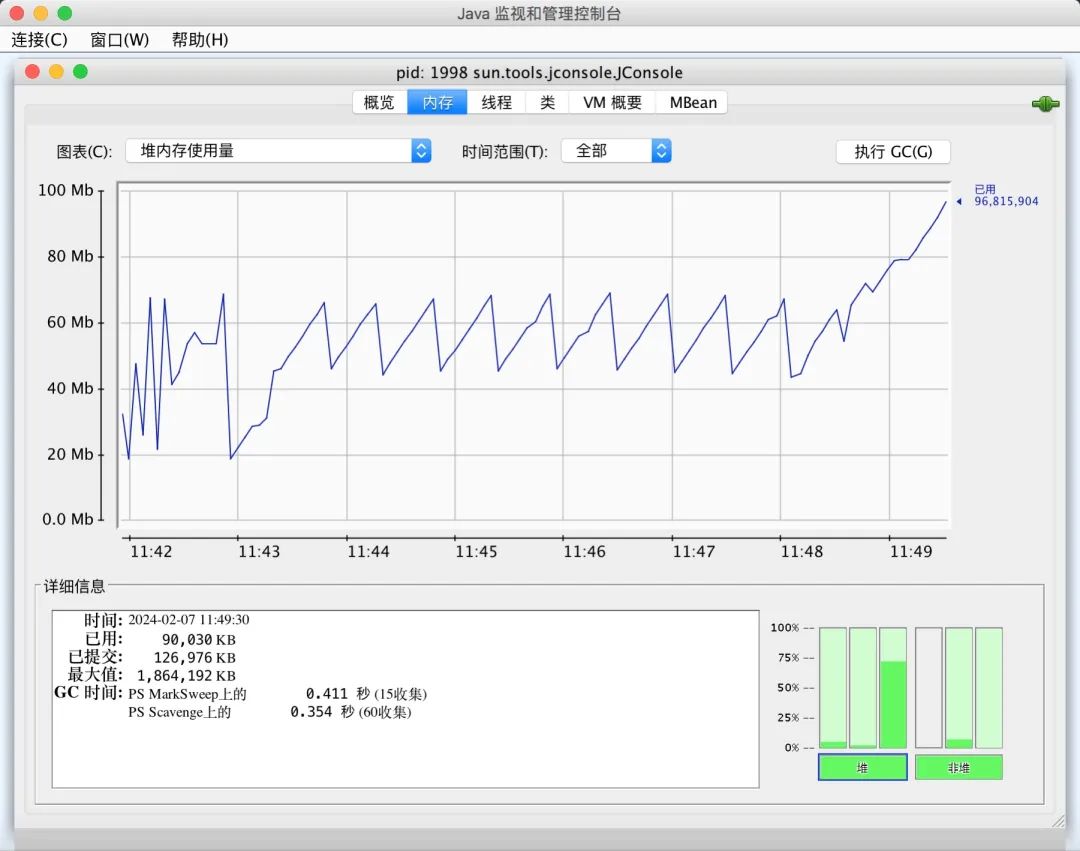

内存板块主要展示了内存的使用情况，同时可以查看堆和非堆内存的变化值对比，也可以点击执行 GC 来触发 GC 的执行。界面如下。

2.1.3、线程板块

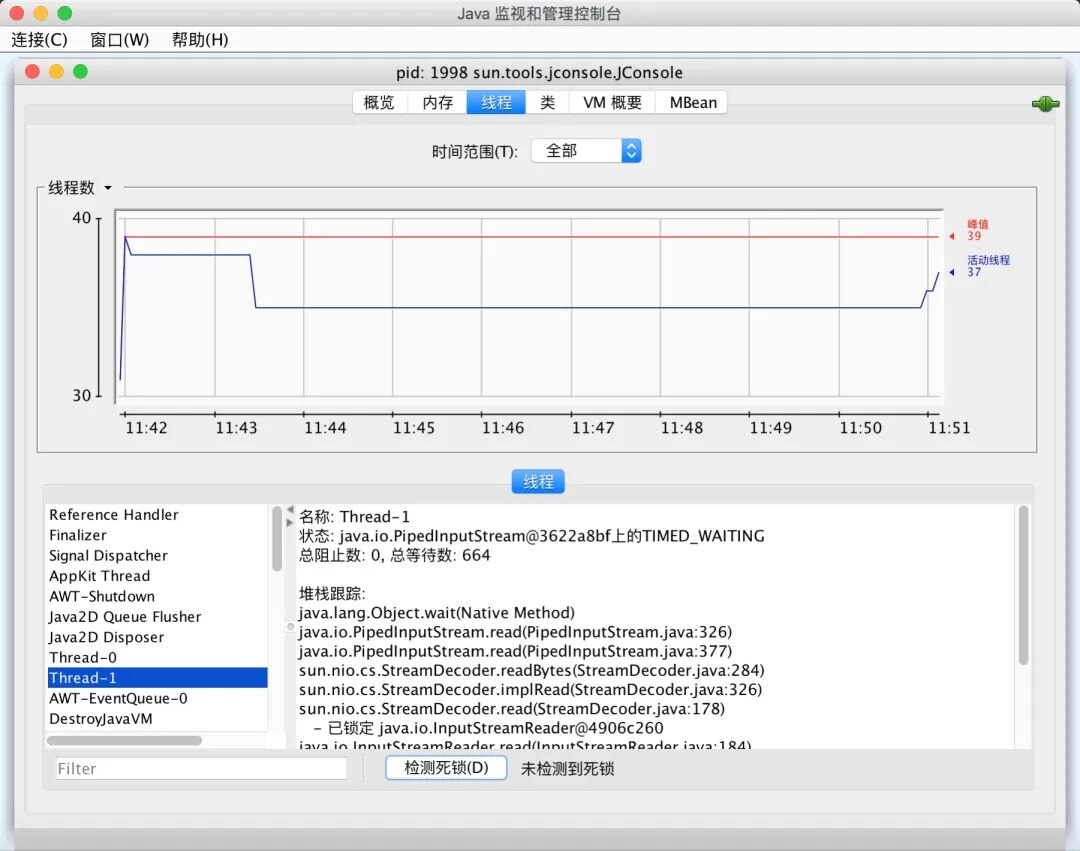

线程板块主要展示线程数的活动数和峰值，点击左下方线程可以查看线程的详细信息，比如线程的状态是什么，堆栈内容等，同时也可以点击“检测死锁”来检查线程之间是否有死锁的情况。界面如下。

2.1.4、类板块

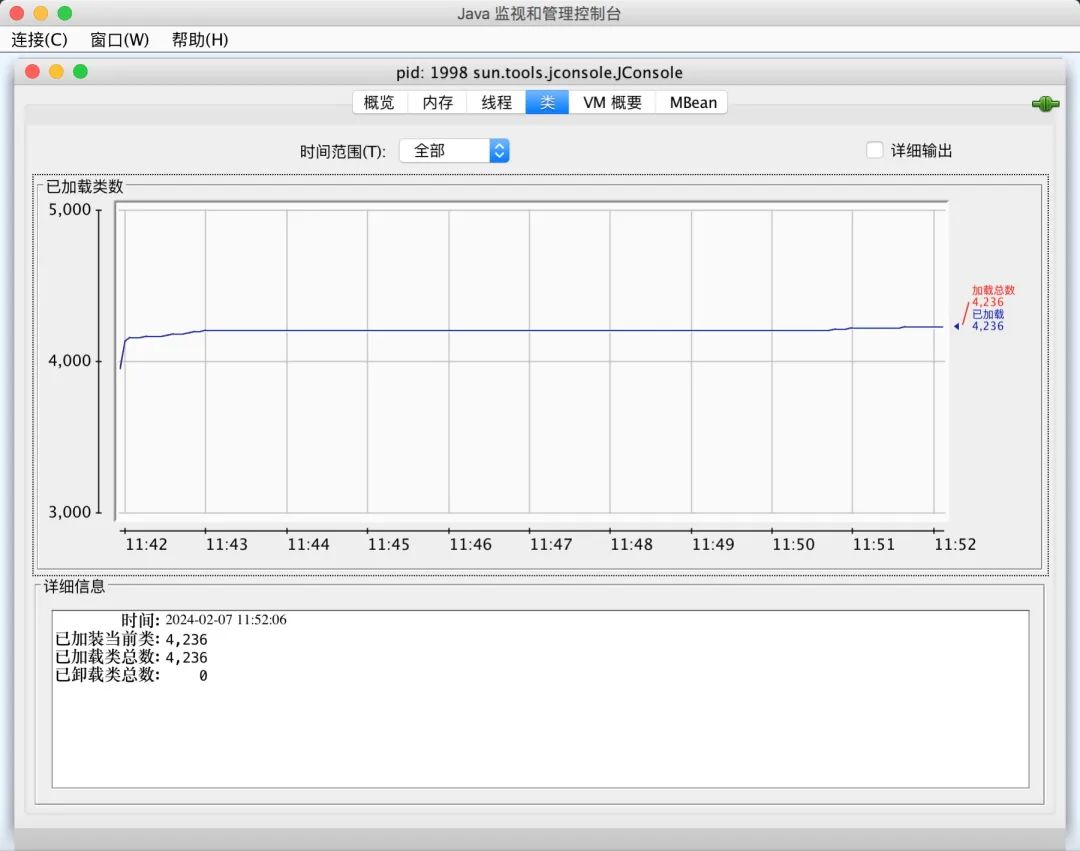

类板块主要展示已加载的类数量。界面如下。

2.1.5、VM 概要板块

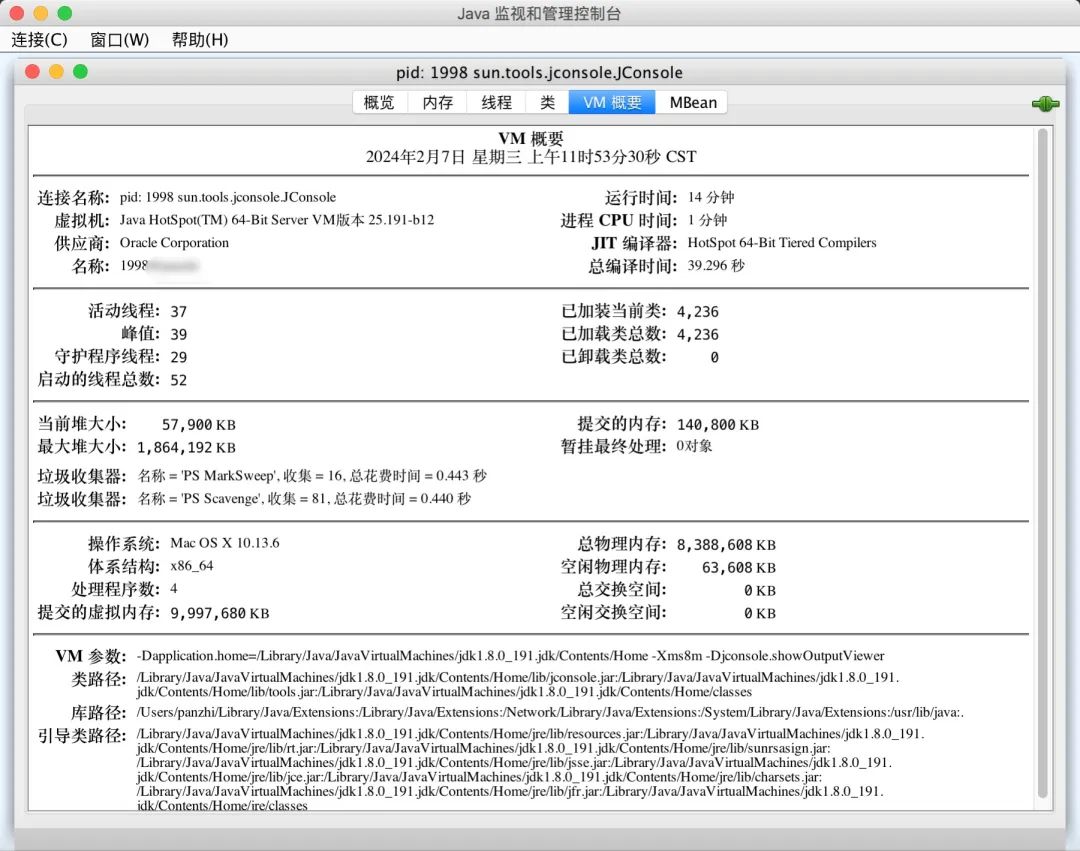

VM 概要板块主要展示 JVM 所有信息总览，包括基本信息、线程相关、堆相关、操作系统、VM 参数等。界面如下。

2.1.6、MBean 板块

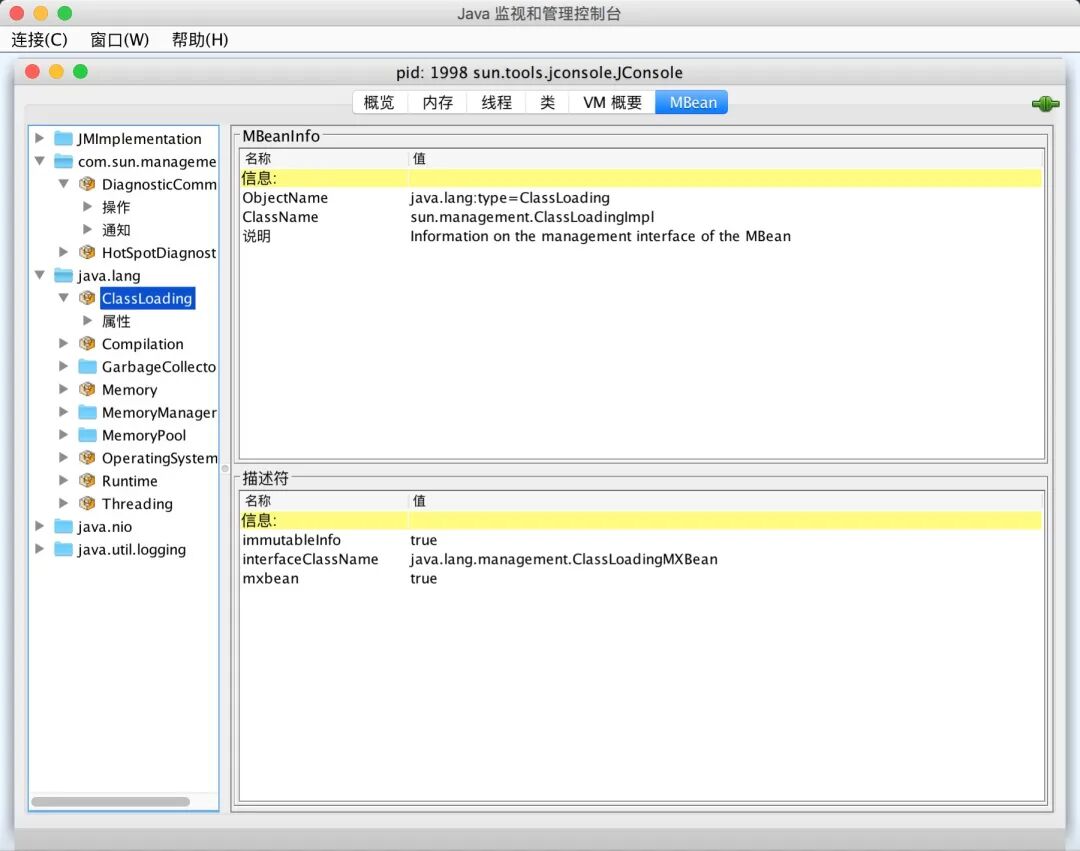

MBean 板块主要展示被管理的 Bean 的属性，方法等。界面如下。

2.2、VisualVM

VisualVM 也是一款 JDK 自带的可视化监控工具，利用它不仅能够监控服务的 CPU、内存、线程、类等信息，还可以捕获有关 JVM 软件实例的数据，并将该数据保存到本地系统，以供后期查看或与其他用户共享，从 JDK1.6 开始加入。

与此同时，VisualVM 使用也很简单，几乎 0 配置，功能比较丰富，几乎囊括了 JDK 自带命令的所有功能，也是平时使用最多的调优工具之一。

2.2.1、启动方式

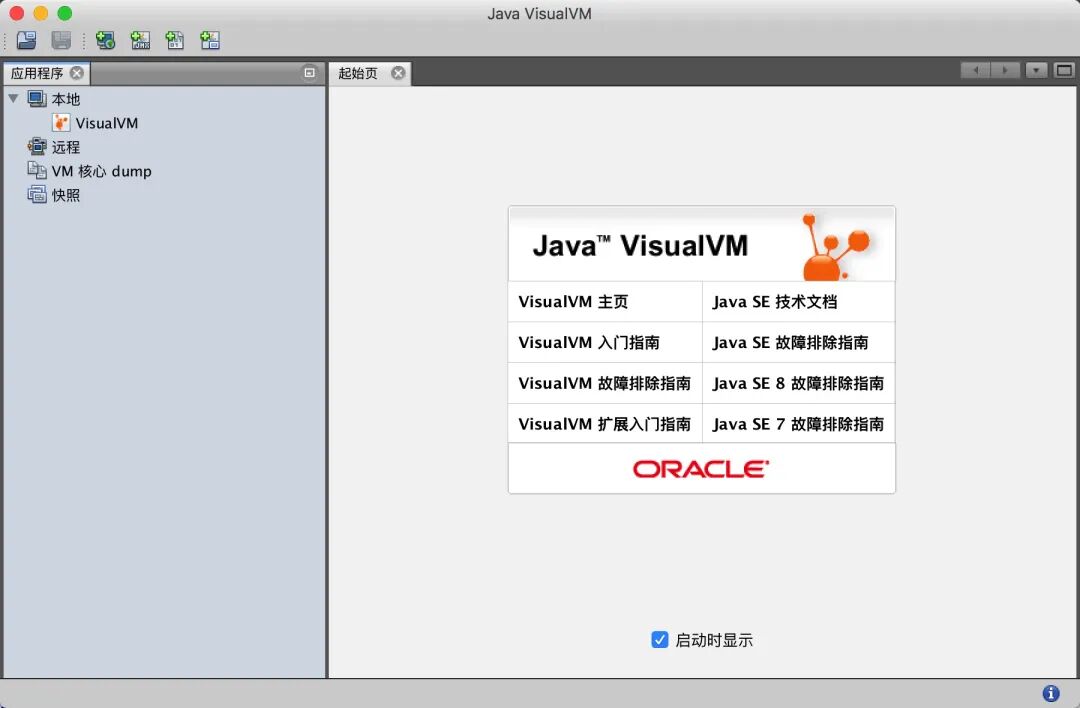

在命令行输入jvisualvm即可启动。如果 Windows 用户，也可以在 jdk 的安装目录的 bin 目录下，找到jvisualvm.exe，双击启动。界面如下。

可以直接选择本地 JVM，也可以远程连接 JVM。这里选择本地 JVM 进程，双击某个进程即可打开。

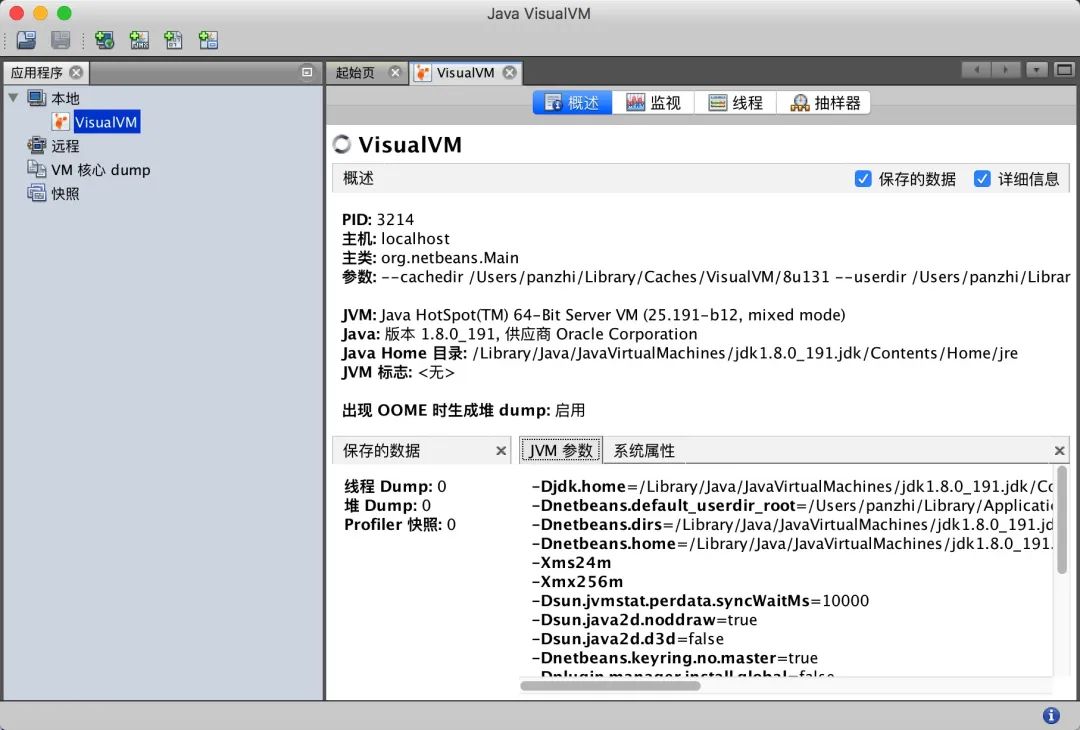

进入之后，就可以看到 VisualVM 相关的展示界面，例如概述、监视、线程、抽样器等板块。概述界面如下。

2.2.2、监视板块

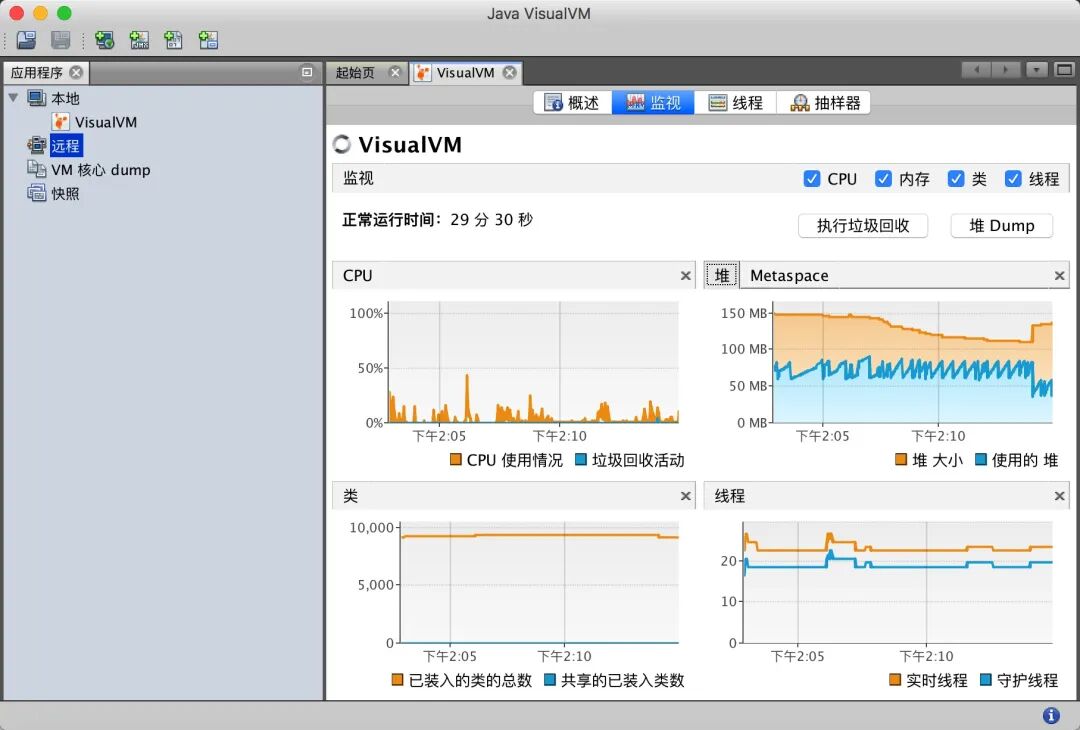

监视板块主要展示 cpu、内存、线程、类的统计图表，也支持手动执行垃圾回收和生成堆 Dump 文件。界面如下。

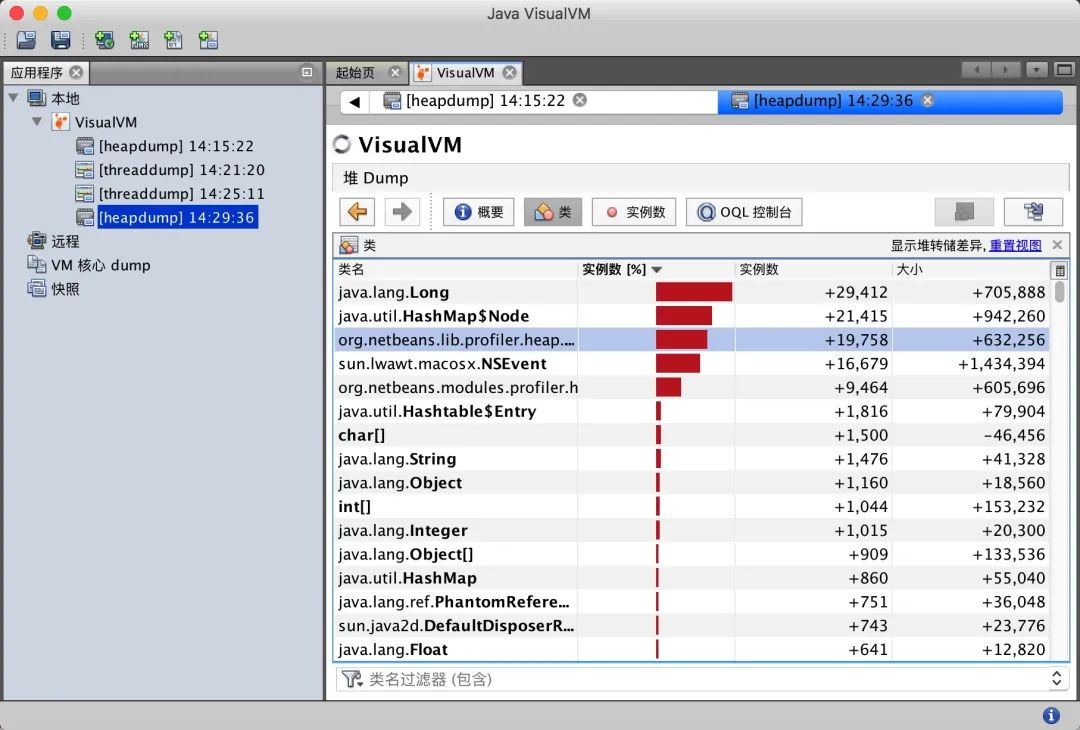

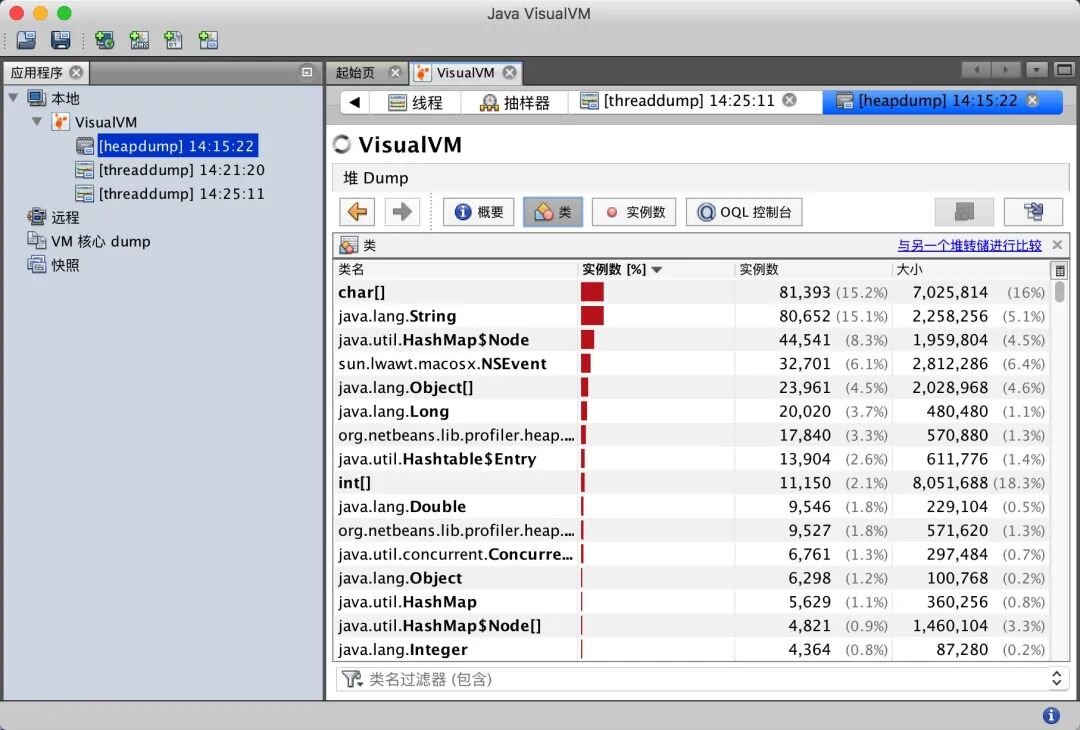

点击“堆 Dump”按钮之后，就会生成一份当前时刻的堆文件快照，在界面上可以查询当前文件的对象大小分析结果。界面如下。

同时还支持与另一个堆文件进行比较，展示差异信息。界面如下。

2.2.3、线程板块

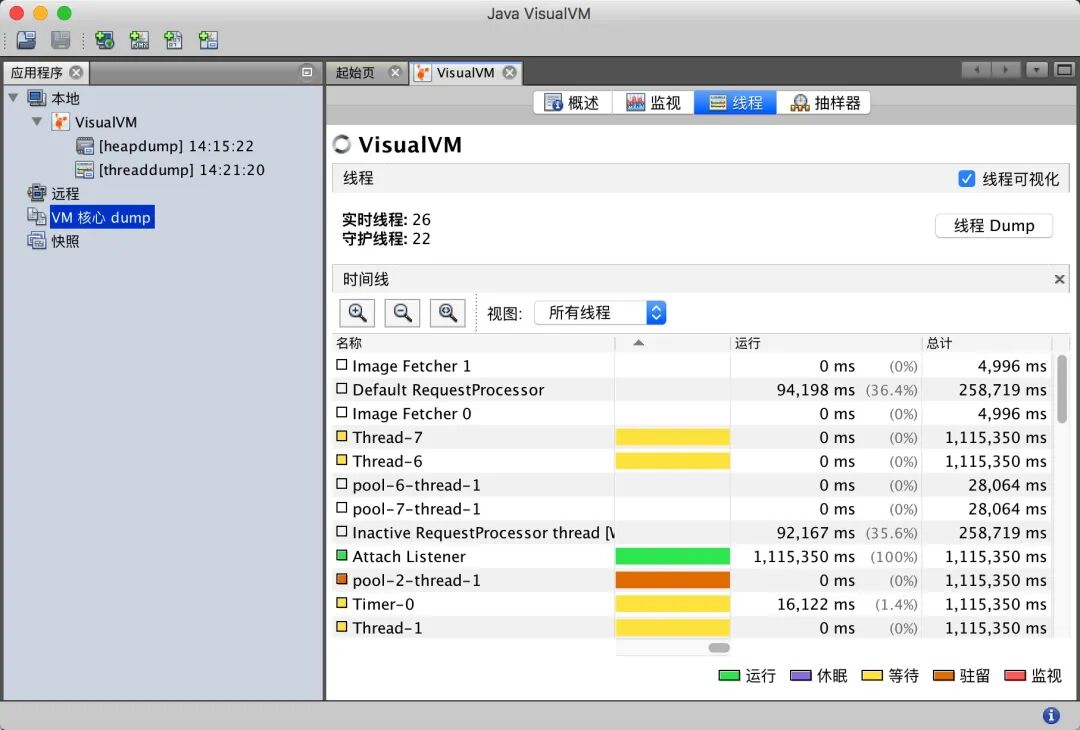

线程板块主要展示线程的活动数。界面如下。

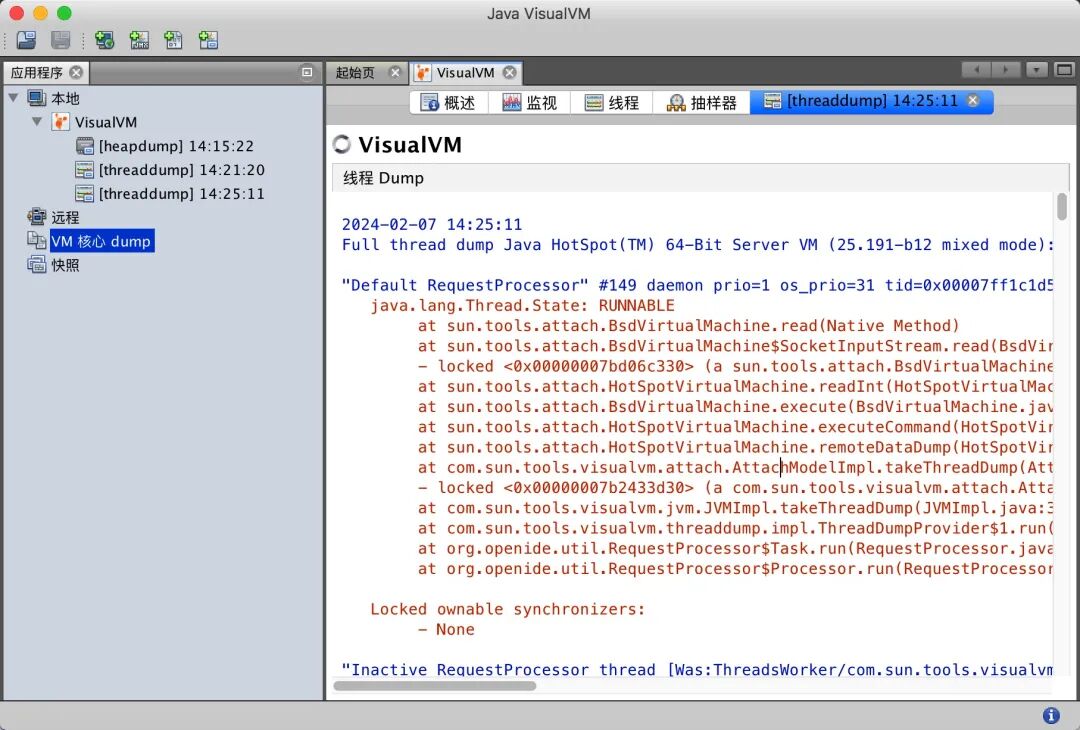

点击“线程 Dump”按钮之后，就会生成一份当前时刻的线程快照，在界面上可以查询线程的状态。界面如下。

2.2.4、抽样器板块

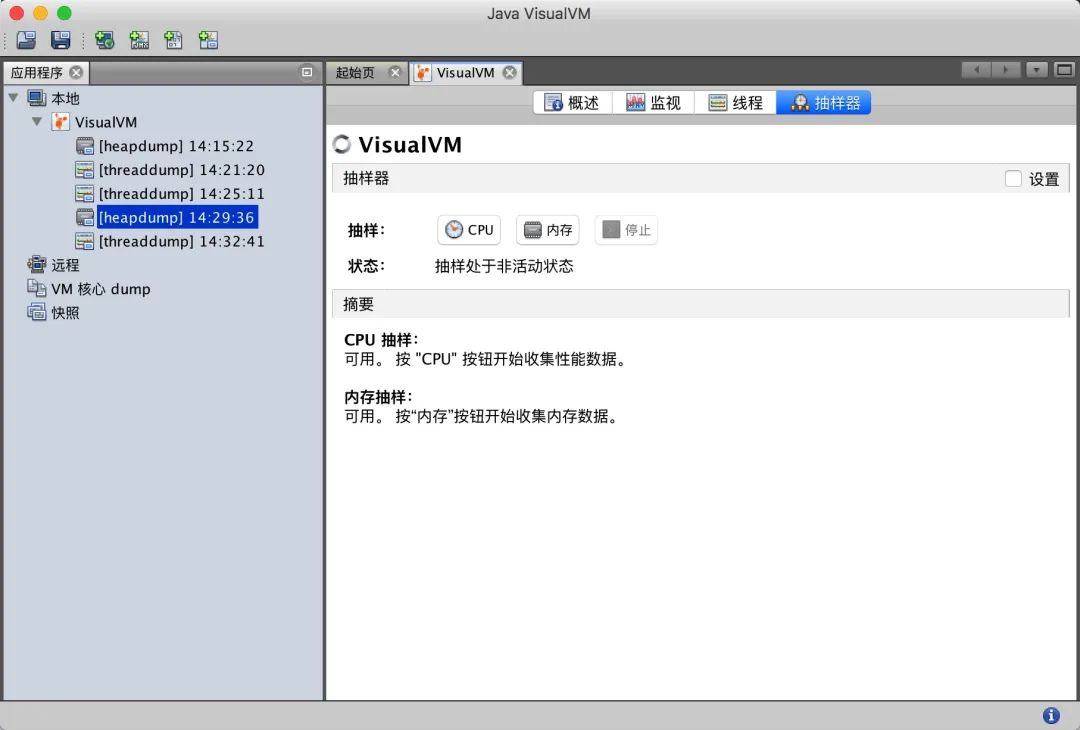

抽样器板块可以对 CPU、内存在一段时间内进行数据抽样，以供分析。界面如下。

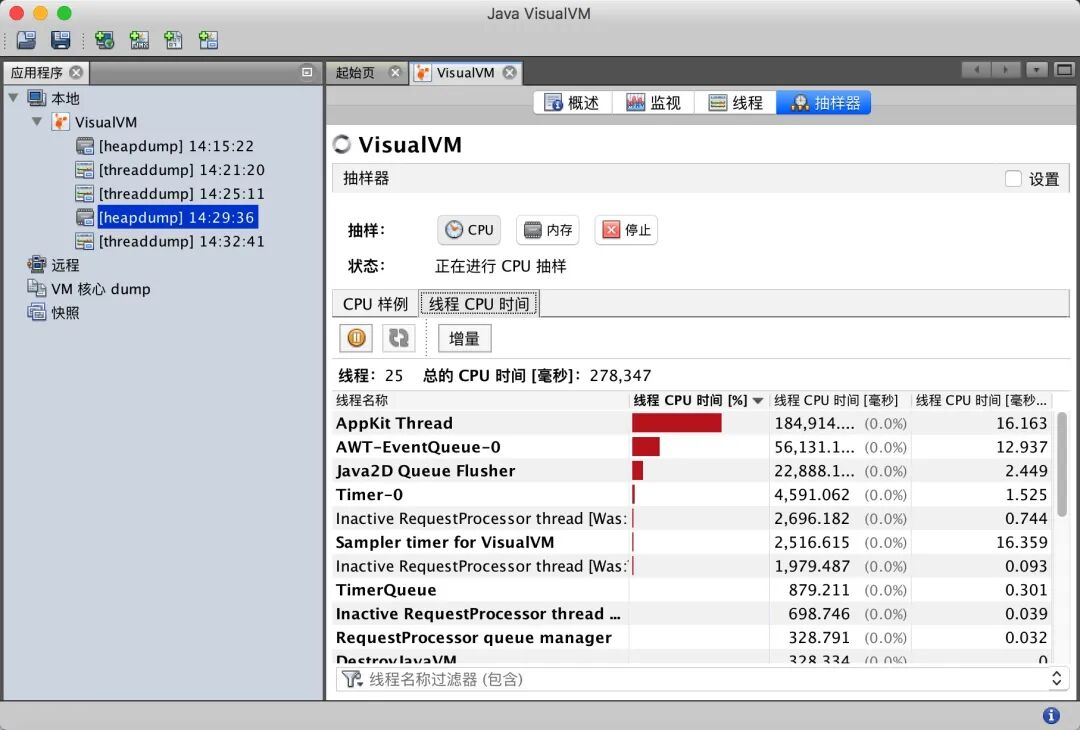

比如，点击“CPU”按钮之后，可以实时的查询线程和方法占用 CPU 时间长短排名，点击“停止”按钮即可结束抽样。

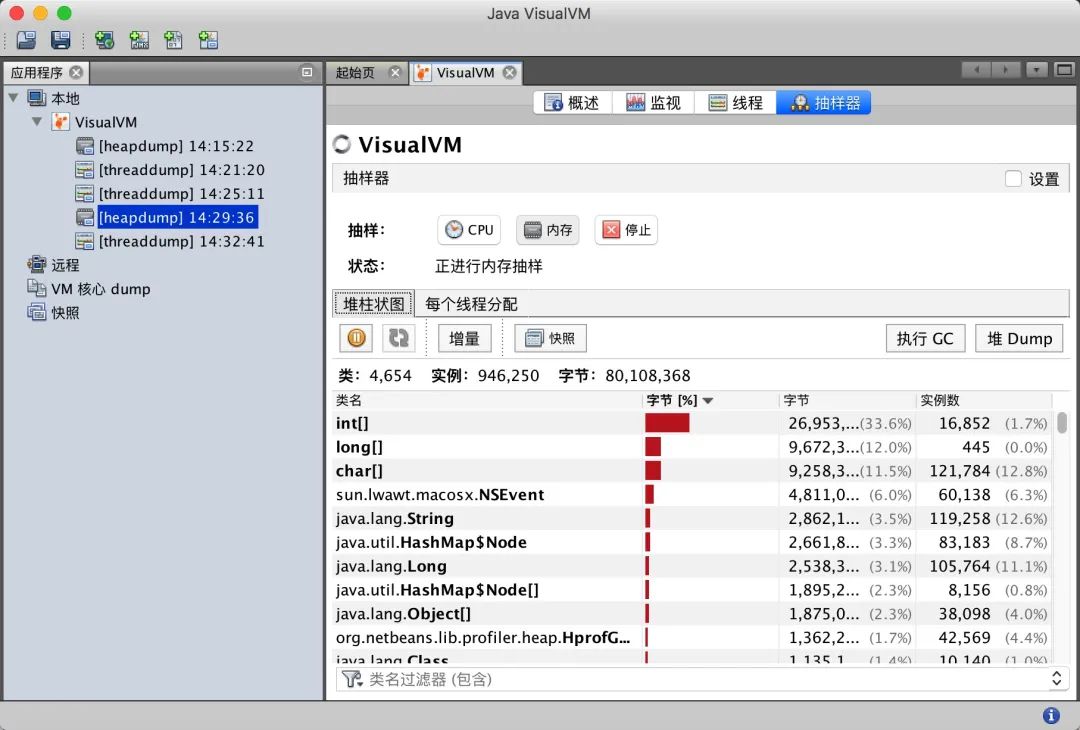

同理，点击“内存”按钮之后，可以实时的查询堆中对象占用大小排名以及每个线程分配的内存大小排名。

2.2.5、插件安装

VisualVM 还有一大亮点，就是它支持插件安装。每个插件的关注点都不同，有的是监控 GC，有的是监控内存，有的是监控线程等，可以在插件市场上寻找对应的工具进行安装，以便更好的排查服务性能问题。

如何安装插件呢？

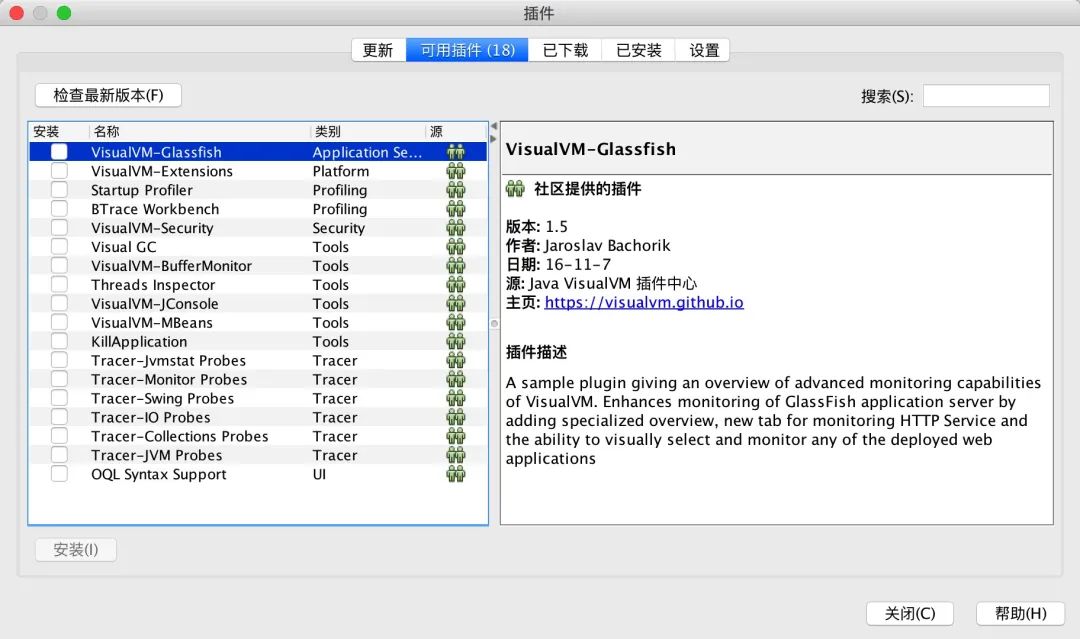

在 VisualVM 的菜单栏，点击“工具” -》 “插件”，便会弹出如下界面。

在“可用插件”栏中，选中需要安装的插件，点击“安装”，一路完成，最后重启 VisualVM，即可完成插件的安装。

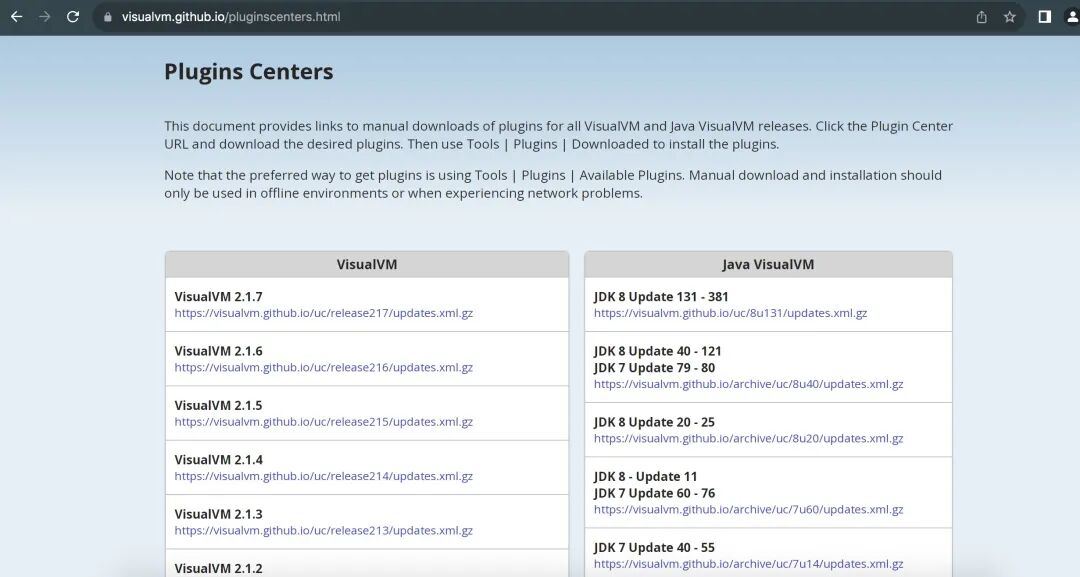

如果获取可用插件异常，可以访问如下地址，找到对应版本范围，包含安装 JDK 版本的链接。

https://visualvm.github.io/pluginscenters.html

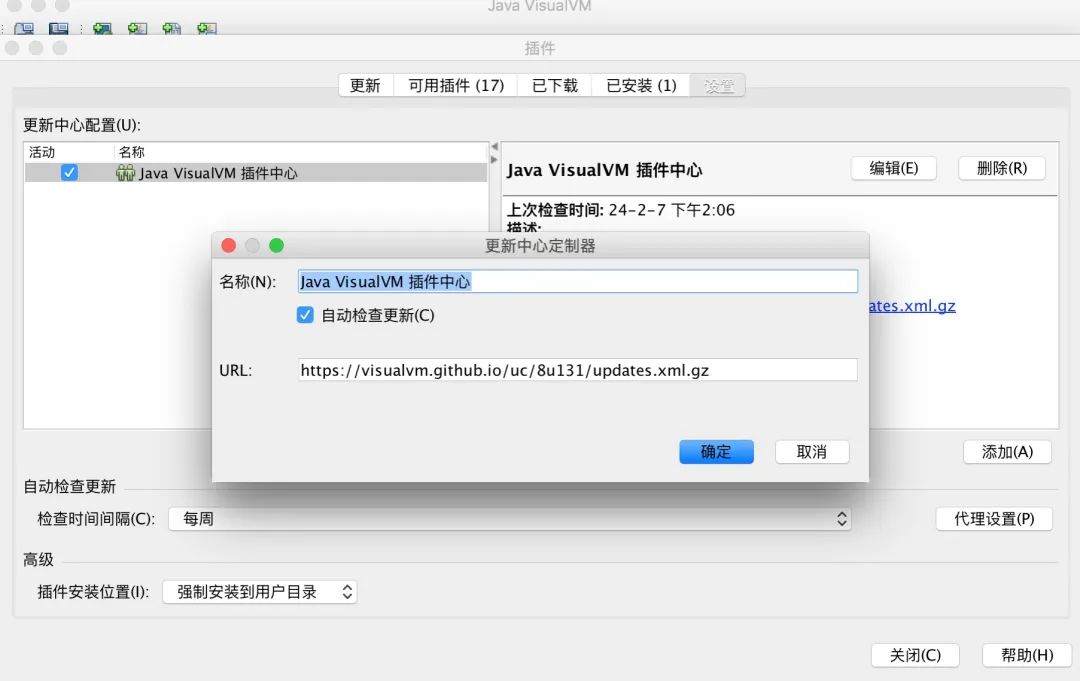

拷贝出对应的链接，然后在设置栏中填入对应的地址即可。

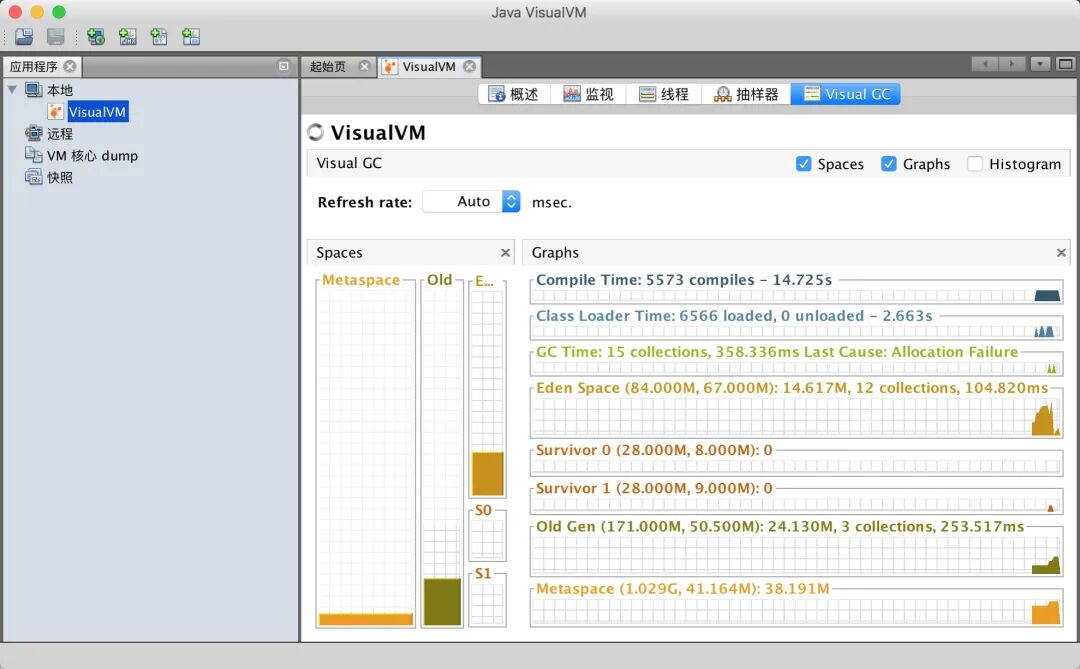

通常，我们会将 Visual GC 插件安装到 VisualVM 中，利用它可以更加直观的观察到整个垃圾回收的过程。界面如下。

03、第三方调优工具

除了 JDK 自带的 JVM 可视化分析工具之外，市场上还诞生了很多比较优秀的性能监控工具，比如下面这几款工具。

• MAT：一款功能强大的 Java 堆内存分析器，可以用于查找内存泄漏以及查看内存消耗情况，用户可以利用 visualvm 或者是 jmap 命令生产堆文件，然后导入工具中进行分析
• GCeasy：一款在线的 GC 日志分析器，使用起来非常方便，用户可以通过它的 web 网站导入 GC 日志，实时进行内存泄漏检测、GC 暂停原因分析、JVM 配置建议优化等功能
• GCViewer：一款非常强大的 GC 日志可视化分析工具，功能强大而且完全免费
• JProfiler：一款商用的性能分析利器
• arthas：阿里开源的一款线上监控诊断工具，可以查看应用负载、内存、gc、线程等信息

在此，我们重点的介绍一下 Arthas 这款工具，因为它的功能比较全，并且文档详细。

3.1、Arthas

根据官方的介绍，Arthas（阿尔萨斯）是一款线上监控诊断产品，通过全局视角实时查看应用 load、内存、gc、线程的状态信息，并能在不修改应用代码的情况下，对业务问题进行诊断，包括查看方法调用的出入参、异常，监测方法执行耗时，类加载信息等，大大提升线上问题排查效率。

Arthas 官方地址如下！

https://arthas.aliyun.com/

3.1.1、启动方式

Arthas 的启动方式非常简单，它就是一个 jar 包，通过java -jar命令即可运行。

jar 包的下载地址如下。

https://arthas.aliyun.com/arthas-boot.jar

输入如下命令，即可启动 Arthas。

java -jar arthas-boot.jar

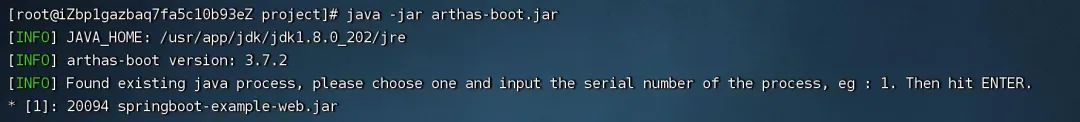

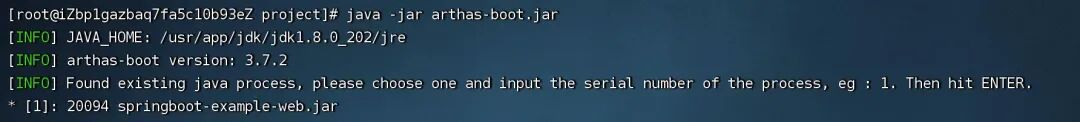

启动成功后，可以看到如下界面。

意思是发现有以下几个 Java 应用服务，请选择想要监控的进程，输入前面对应的编号，就可以开启进行监控模式了。比如我输入编号 1。

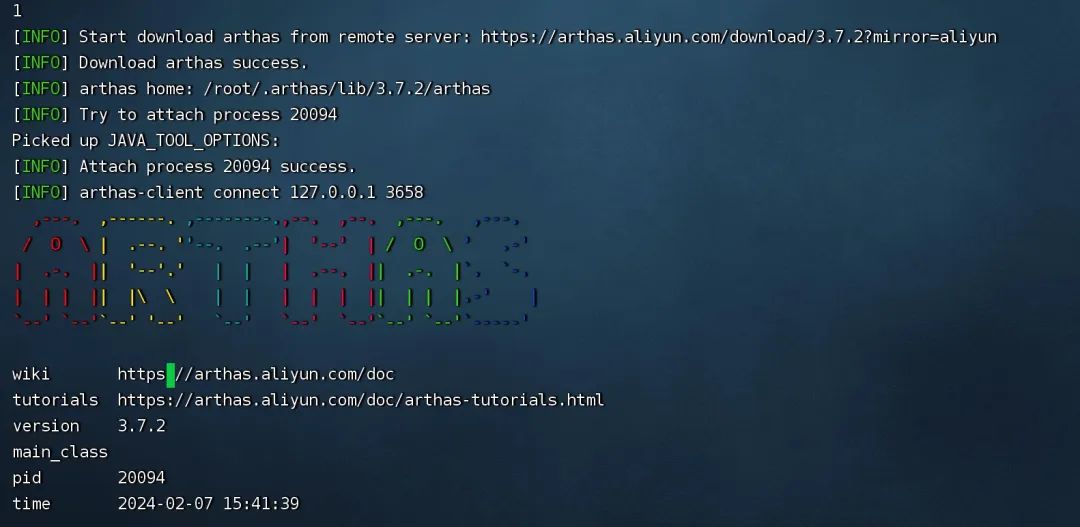

进入以上这个界面，就表示应用监听成功了。

3.1.2、dashboard仪表盘

dashboard 仪表盘用于展示整体项目运行情况，可以在命令窗口输入如下命令来查看。

dashboard

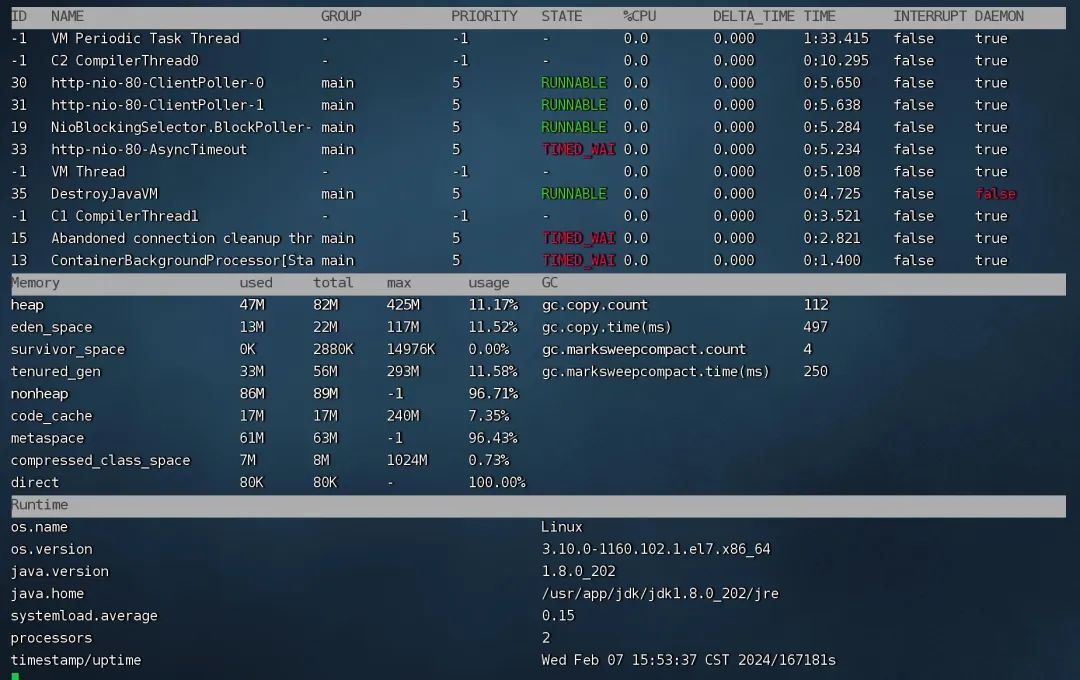

回车之后，一共有三块信息，分别是线程信息、内存信息、运行时信息，界面如下。

3.1.3、thread 命令

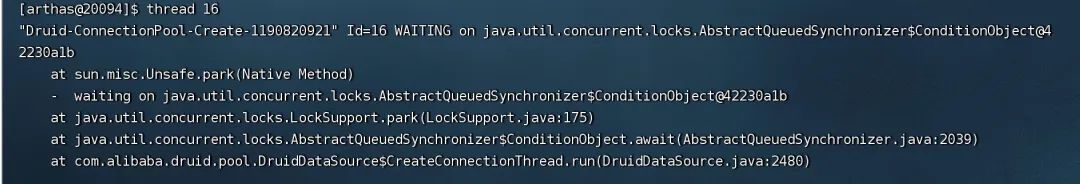

如果我们想要具体查看某一个线程的运行情况，可以使用 thread 命令。例如查询线程 Id 为16的运行状态信息，命令如下。

thread 16

还可以通过如下命令，查询所有的线程信息。

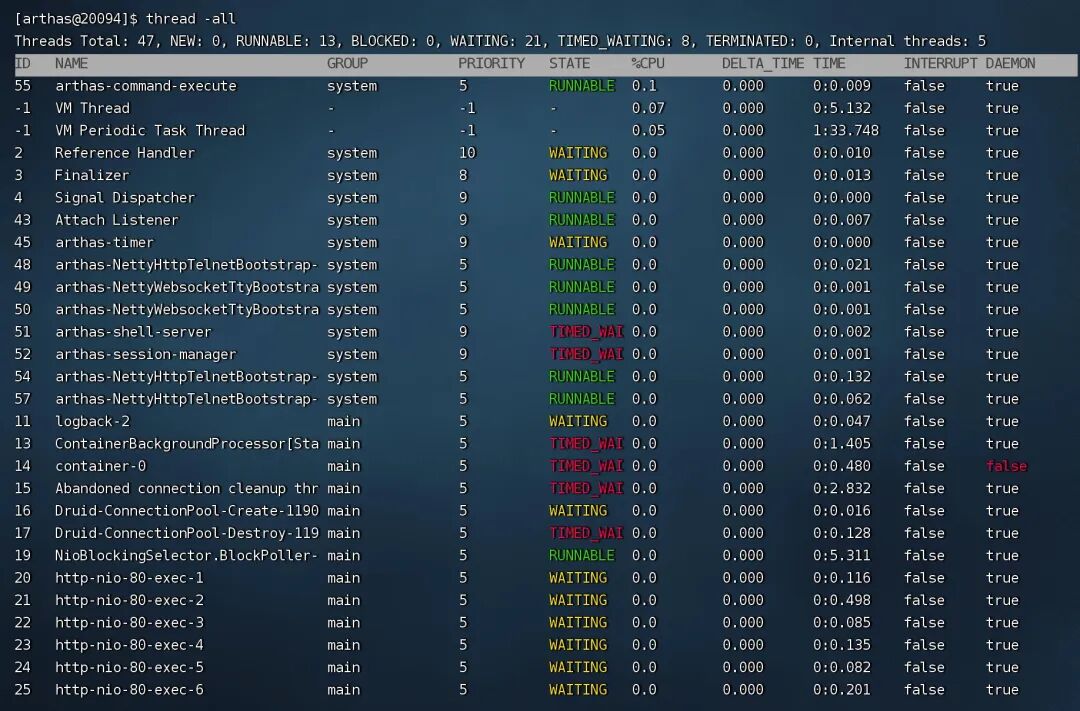

thread -all

3.1.4、jad 命令

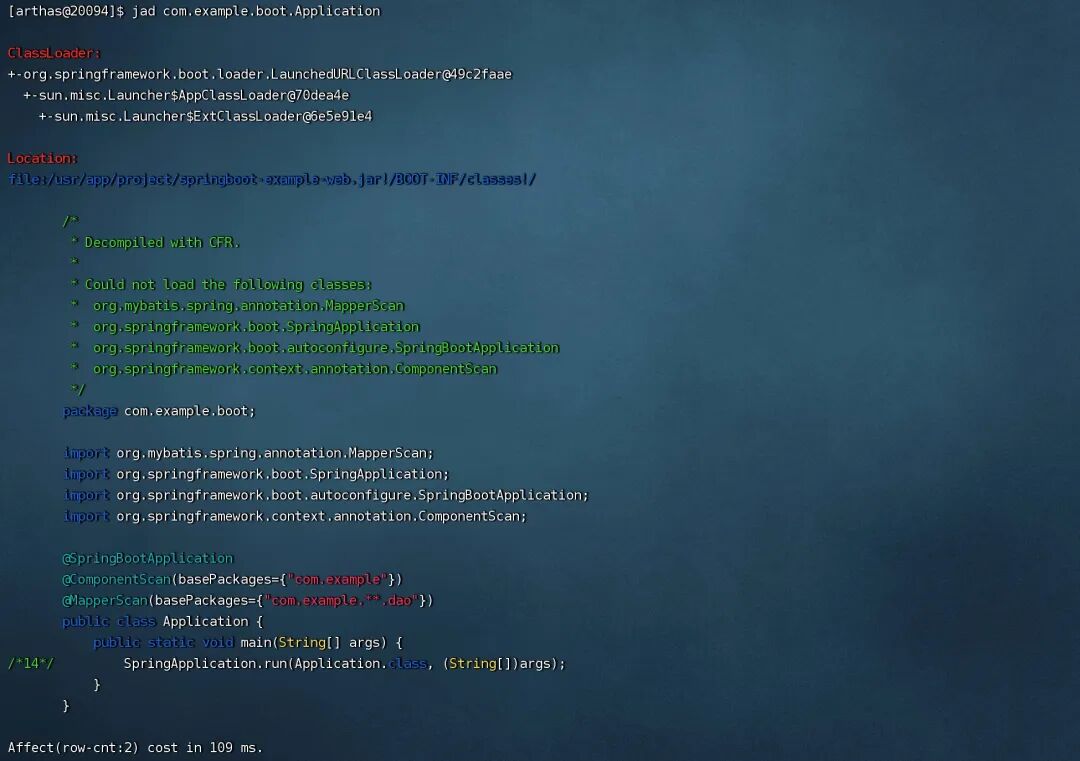

某些时候我们想要查询线上的源码是否正确发布，可以通过 jad 命令来反编译类，以此来查询源码信息，例如反编译Application类，命令如下。

jad com.example.boot.Application

3.1.5、watch 命令

某些场景下我们想要观察某个方法的返回结果，以便判断是否符合预期效果，可以通过 watch 命令来实现，例如观察TestController类的queryAll()方法的返回结果，命令如下。

watch com.example.boot.test.web.TestController queryAll returnObj

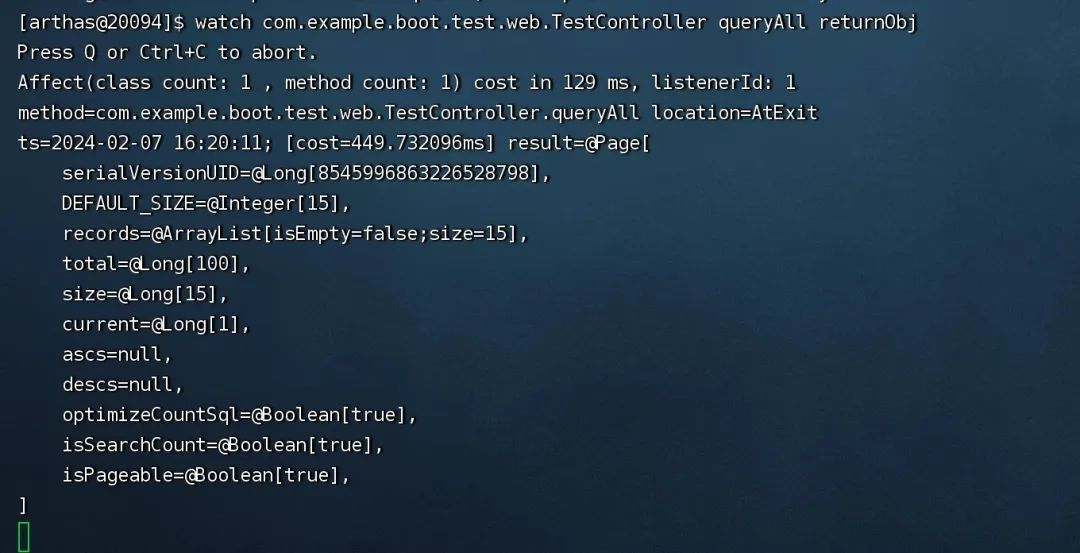

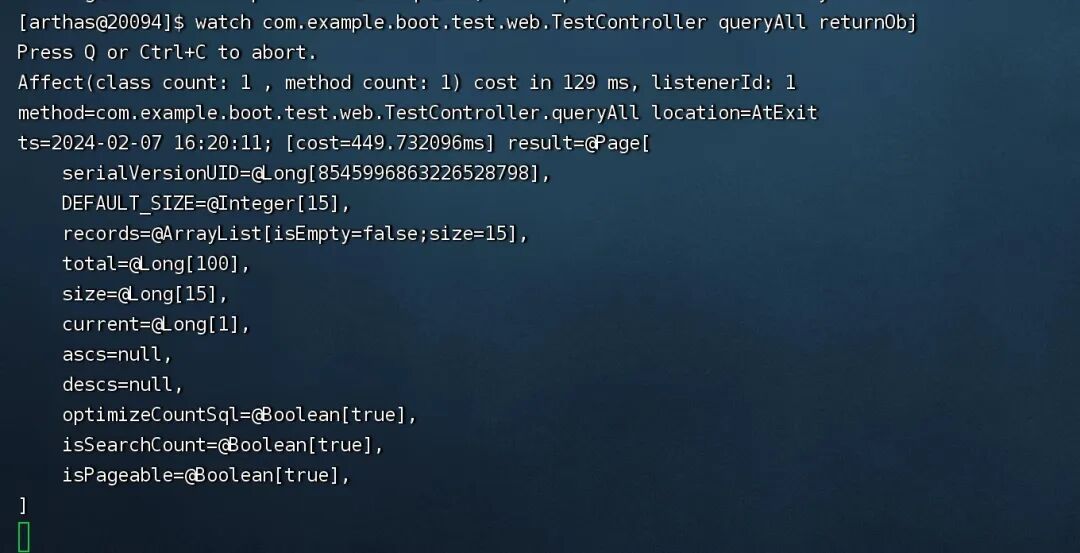

需要前端发起请求，如果执行到这里就会有数据。输出示例结果如下。

更多的玩法，可以阅读官方文档。

04、小结

本文主要围绕 JVM 相关的可视化分析工具，进行了知识内容的整合和总结，内容比较多，如果有描述不对的地方，欢迎大家留言指出，不胜感激。
